помогите найти информацию по замковому устройству 6А20=10
нуждаюсь в любой информации (чертежи, описание , технология изготовления...) по замковому устройству 6А20=10 (Отто Бокк)служащему для крепления силиконового чехла к культеприемной гильзе. информация нужна для подготовки курсового проекта в институте.
помогите найти информацию по замковому устройству 6А20=10
Ответ для dante:
Там всё просто - пин крутит шестерёнку. На шестерёнке трещётка, как на гаечном ключе (крутится только в одну сторону). При нажатии на кнопку шестерёнка смещается вбок и выходит из зацепления с пином. Пин свободно вытаскивается из замка. Придурковатая конструкция, но замысел видимо в том, что шаг трещётки гораздо меньше шага зубцов на пине.
ЗЫ. Кнопка крутится вместе с шестерёнкой. Т.е. они насажены на одном валу. Этот вал подпружинен и на нём трещётка.
помогите найти информацию по замковому устройству 6А20=10
Ответ для dante:
А что, самому тяжело что-то изобрести? Неужели надо все копировать? Составьте Тех Задание для такого замка и постарайтесь сами что-то предложить, не копируя данный механизм.
Храповик тут реализован на игольчатых подшипниках - у них нет традиционных механических щелчков и сведен к минимуму люфт, но он, все-таки, есть.
Если очень припрет - можете приехать ко мне в мастерскую - покажу сам замок живьем.
Удачи и творческих успехов.
dante
23 нояб. 2014 16:28
помогите найти информацию по замковому устройству 6А20=10
ИраБриггс
23 нояб. 2014 21:53

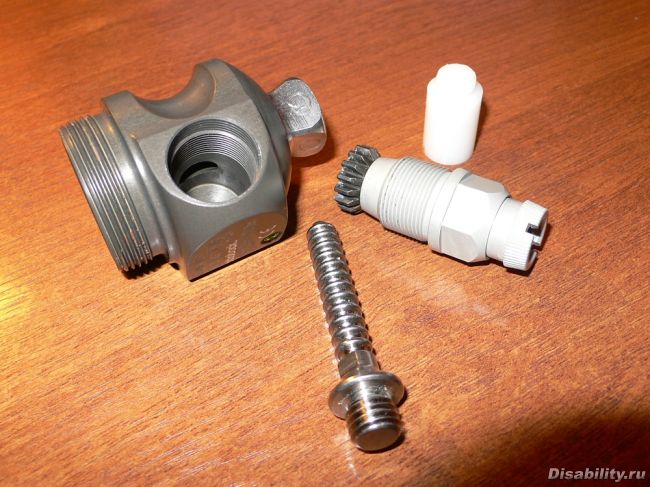

помогите найти информацию по замковому устройству 6А20=10Там всё просто - пин крутит шестерёнку. На шестерёнке трещётка, как на гаечном ключе (крутится только в одну сторону). При нажатии на кнопку шестерёнка смещается вбок и выходит из зацепления с пином. Пин свободно вытаскивается из замка. Придурковатая конструкция, но замысел видимо в том, что шаг трещётки гораздо меньше шага зубцов на пине.
ЗЫ. Кнопка крутится вместе с шестерёнкой. Т.е. они насажены на одном валу. Этот вал подпружинен и на нём трещётка.
ИраБриггс
23 нояб. 2014 22:09

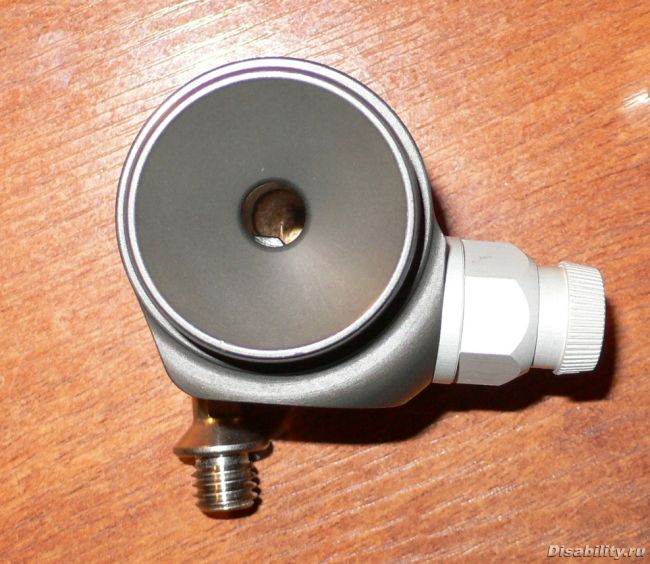

помогите найти информацию по замковому устройству 6А20=10Вот ещё вид сверху. При нажатии на кнопку шестерёнка уходит влево.
Михалыч
25 нояб. 2014 20:46
помогите найти информацию по замковому устройству 6А20=10А что, самому тяжело что-то изобрести? Неужели надо все копировать? Составьте Тех Задание для такого замка и постарайтесь сами что-то предложить, не копируя данный механизм.
Храповик тут реализован на игольчатых подшипниках - у них нет традиционных механических щелчков и сведен к минимуму люфт, но он, все-таки, есть.
Если очень припрет - можете приехать ко мне в мастерскую - покажу сам замок живьем.
Удачи и творческих успехов.
