Добрый день Всем,хочу соорудить подъемник типа "Миник". Подскажите кто знает,какой линейный привод (актуатор) туда подойдет и где бы подешевле его купить? Заранее благодарен.

Ответ для Kommun:Все самодельные ерунда,покупай фирменный Milford Lift,мой совет из личного опыта!

Ответ для Kommun:
на алли этого добра вагонами)

Ответ для Kommun:
Актуатор нужен 10"-12"
Мотор 60 ватт. Усилие взять среднее 3000N скорость будет около 10мм
сек.
Они поставляют с усилием до 6000N, но скорость подачи при этом самая низкая 5мм сек.
При заказе надо обязательно указать скорость, усилие и напряжение двигателя. Если есть электроколяска, то выгодно брать на 24в, не нужен будет блок питания. Если для машины, то на 12в.
Если большие тяжести не тягать и не работать на максимальном вылете стрелы, то можно взять мотор 28 ватт, скорость подачи 10мм сек.
Для экспериментов можно купить актуатор спутниковой антенны, правда он на 36 вольт.Может работать и на 24 и на 12, но медленно.

Ответ для Dedan: усилие 100 кг считаете достаточным?
или это значение равно именно поднимаемому весу?
кто в курсе расчета нужных характеристик привода, прошу подсказать)

Ответ для RoseauPensant:
Проще провести эксперимент и вспомнить школьные знания.
Это значение - вес поднимаемый приводом, если груз положить прямо на торец привода или поднимать его приводом строго вертикально с пола.
И не забывайте, что еще нужен и запас мощности и расчет формы рычага и распределение сил при подъеме груза стрелой, вылет самой стрелы и пр и пр..

1. Взвесить груз.
2. Измерить рычаги и их соотношение даст реальные цифры.

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

А по поводу подходящих приводов, тут надо экспериментировать. Насколько верны характеристики приводов, что торгуют китайцы, может ответить только практика.
Дельный совет может дать любой крановщик автокрана. Задачи схожие.
Там тонны, здесь килограммы, а закон один!

Ответ для Dedan: есть вероятность ошибки в расчетах. и эксперементировать с приводами, к сожалению, возможности нет: покупать буду в Китае.. это в случае неподходящего привода обменивать будет сложно. все же для уверенности и надежности думаю следует брать с запасом.
спасибо за ответ!) выбрал тот что Вы подсказали

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

и к нему адаптер питания

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

как Вы думаете, они совместимы? и нужно ли что-то еще для работы привода?

Ответ для RoseauPensant:
Надо собрать макет. Работы там на один день. Там всего две фигуры:
Трапеция и треугольник.
Две трубы 20х20 25х25 длиной 500мм.
Два уголка 25х25 или 30х30. Один 150мм для подвеса, второй мм 500. Длинный уголок закрепить на стене и пробовать.
Просверлить под болты М10 и свинтить всю конструкцию с небольшим люфтом.
Все втулки и П образный профиль и пр.., оставить на потом.
Как только наглядно убедитесь, что все нормально работает, тогда можно браться за чертежи и делать основательно.

В управлении приводом, можно обойтись всего одним тумблером Ампер так на 5-10, на 3 положения и на две группы переключаемых контактов, включив его в режиме реверса. На средние выводы питание, а крайние соединить перемычками крестом и на мотор. При этом куда в этой схеме подключать мотор, а куда питание - не имеет значения. Можно и наоборот. На средние мотор и т.д.
Не нашел на какой ток мотора рассчитан адаптер? Если мотор будет 60вт то при 12в 5А номинала, при 24 2,5-3А. Запас по току должен быть двойной с учетом пускового тока.

Ответ для Dedan: испробовать на макете, к сожалению, нет возможности. придется брать с хорошим запасом усилия.
адаптер выбрал, и как понял, главное при заказе - выбрать и привод и адаптер одного вальтажа. либо 12 либо 24. с тумблерами тоже кумекать некому.. я хотел уточнить: кроме адаптера с пультом приводу больше ничего не требуется?
очень благодарен Вам за подробное описание!

Ответ для RoseauPensant:
Адаптера с пультом реверса достаточно, чтобы работать с приводом от сети. Главное условие, что мощность адаптера должна быть примерно вдовое выше мощности мотора!! Это обязательно для надежной работы.
Разумеется что удобнее когда пульт реверса выполнен отдельным узлом, тогда можно использовать его не только при питании от сети, но и при питании от 24 и 12 вольт.

Ответ для Dedan: спасибо за помощь! беру на вооружение) если у Вас вдруг есть подъемник Арнольд 125, прошу в другую тему - хотел бы узнать детальные размеры конструкции для самостоятельной сборки

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

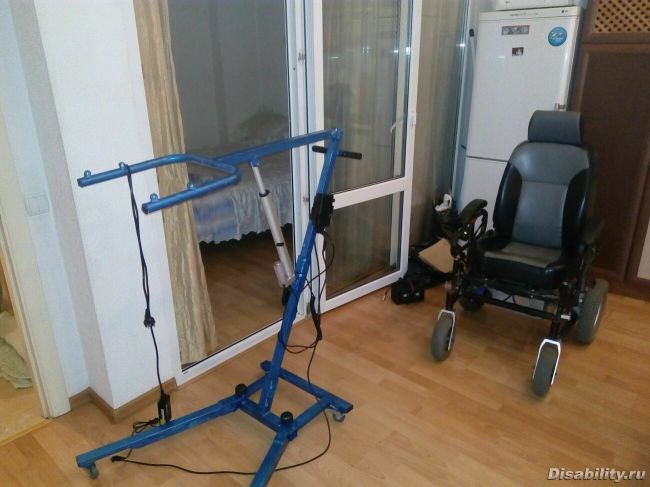

мне вот такой сделал брат...
движок и управление брал в китае.
