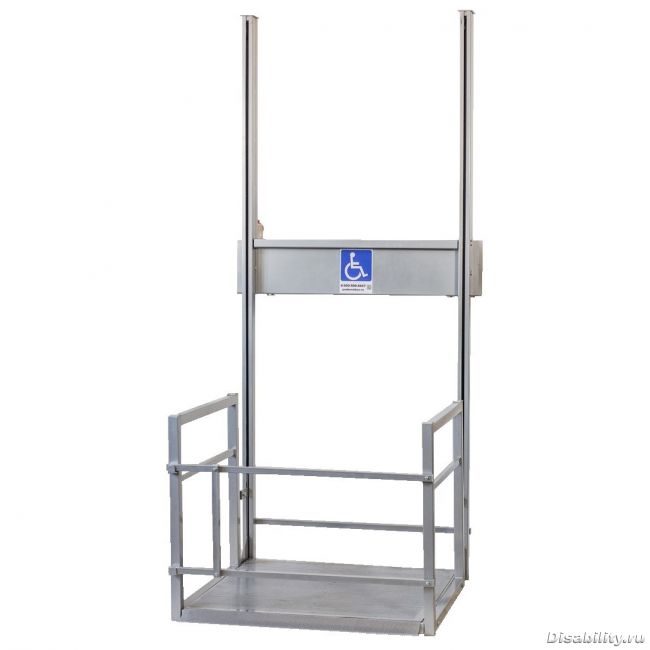

Здравствуйте! Я являюсь представителем одного из производителей подъемника ПТУ-001 - ООО "КСИ". Наша компания из Челябинска. Мне хотелось бы узнать Ваше мнение об этом подъемнике, а также пожелания и предложения по улучшению этого подъемника. Со своей стороны готов предоставить любую информацию об этом подъемнике, а также проводить, по мере сил, интересующие Вас эксперименты и испытания подъемника.

Ответ для xeltinskinsq:
Такими подъемниками многие уже пользуются и я в частности.

Ответ для xeltinskinsq:
есть ли какая-то защита от падения при обрыве троса ?

Ответ для Alkot:
Как таковой защиты нет. Думаем о том, что бы такого туда поставить, но направляющие довольно узкие и если это все переделывать, то получится другой подъемник и другой бюджет.
Вообще, на производстве у нас имитировали обрыв троса. Платформу переклинивало под 12 градусов и она продолжала держаться на одном тросе, на котором, кстати ее можно опустить вниз. Трос, по утверждению производителя, выдерживает свыше 800 кг, так что...
Так что регулярно проверяйте состояние тросов, на предмет поврежденных нитей. В случае обнаружения повреждений мы можем отправить Вам новый трос.
В принципе, тросы только наматываются на катушки и катаются по ролику. Их соприкосновение с конструкцией мы исключаем. Сведений об обрывах мы от наших клиентов не получали.

Ответ для xeltinskinsq:
спасибо, так и думал, для страховки, при опускании-подъеме, держусь за шкентель с мусингами.

Ответ для Alkot:
Терзает любопытство, как именно Вы это сделали. Возможно это будет полезно кому-то еще.

Ответ для xeltinskinsq:
повесил над подъемником, очень удобно и дает уверенность, что не рухнешь в случае чего. В принципе, если в лом плести, сойдут и обычные узлы, сработают так же.

Ответ для Alkot:
А где именно закрепили?

Ответ для xeltinskinsq:
Прдъемник в гараже, спуск в подвал, там хватает конструкций. Впрочем, сейчас делаю мет. трубу в качестве стойки, держаться.

Ответ для xeltinskinsq:
Какова максимальная высота подъема? Возможно ли использовать для спуска с балкона, 3 этаж? Цена вопроса? Документы на право установки в жилом доме.

Ответ для red:
Максимальная высота подъема платформы 4 метра. Для изготовления подъемников свыше трех метров используются более прочные направляющие, по другому проводятся тросы и в комплекте идут стационарные ограждения. Цена 125 т.р.

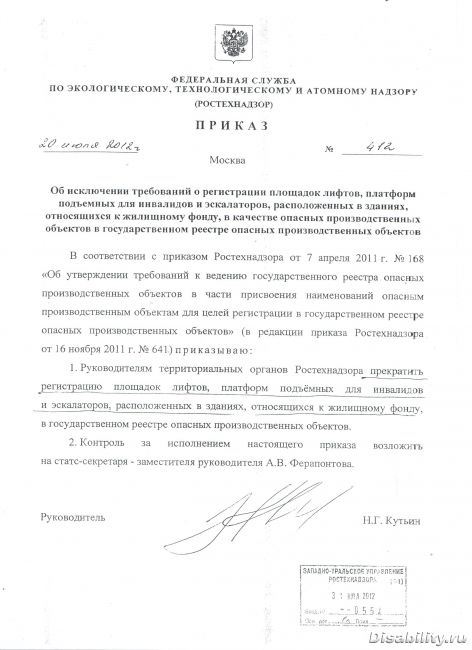

На счет документов. Ростехнадзор приказом №412 от 20.07.2012 исключил подъемные платформы для инвалидов из перечня опасных производственных объектов. Так что регистрации подъемные платформы не подлежат, документов на право установки не требуют. Так же подъемники не входят в перечень товаров подлежащих обязательной сертификации, утвержденный правительством. По этой причине мы предоставляем: сертификат о прохождении добровольной сертификации, паспорт подъемника и инструкцию по эксплуатации.

Но так или иначе у нас по ТУ подъем платформы не выше 4 метров. Соответственно до 3 этажа не достанет.

Ответ для xeltinskinsq:

Упомянутый Вами приказ распространяется на ВНУТРИ домовые подъёмники, какое отношение он имеет к наружной установке?

"ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ЭКОЛОГИЧЕСКОМУ, ТЕХНОЛОГИЧЕСКОМУ И АТОМНОМУ НАДЗОРУ ПРИКАЗ от 20 июля 2012 года N 412 Об исключении требований о регистрации площадок лифтов, платформ подъемных для инвалидов и эскалаторов, расположенных в зданиях, относящихся к жилищному фонду, в качестве опасных производственных объектов в государственном реестре опасных производственных объектов"

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

Ответ для Жизнелюб:
Честно говоря, никогда не задумывался о возможном крючкотворстве в этом приказе. В самом реестре не увидел деления на подъемники внутри здания и снаружи. Так что полагаю, что в приказе идет речь о широком смысле фразы, ввиду того, что принципиальным в приказе является отношение зданий к жилищному фонду. Большинство подъемников, которые мы поставляем, устанавливаются снаружи зданий. Затруднений по приему объектов в эксплуатацию, как правило, люди не испытывали.

Если у Вас есть сведения, что подъемник, расположенный снаружи здания имеет какие-то особенности в плане документального сопровождения - прошу поделиться. Если будет какая-то необходимость получить какой-то сертификат, разрешение или еще что-то, то мы этим займемся.

Когда я выбирал вариант подъёма для себя, дилер по подъёмникам прислал информацию, может будет интересно:

Информационное письмо

Наша организация одним из приоритетных направлений своей деятельности видит решение социально значимых задач, а потому разработало и изготавливает вертикальные Подъемные трансформируемые устройства (Заря).
Эти устройства предназначены для маломобильного населения с возможностью установки их как внутри, так и снаружи помещений в зоне, контролируемой обслуживающим персоналом посещаемого учреждения или заведения.

Конструкция ПТУ исключает возможность его несанкционированного или бесконтрольного использования, поскольку в положении хранения (нерабочее) электропитание отключено, трансформируемая грузонесущая платформа застопорена специальными замками, пульт управления находится в ведении ответственного лица.

Самостоятельное использование ПТУ лицами, относящимися к маломобильной группе населения, не предусмотрено. Пользование пультом управления разрешается только обученным лицам из числа сотрудников учреждения или организации, где установлено ПТУ.
Это означает, что человек, желающий реализовать свое право беспрепятственного доступа в помещение, где установлено наше ПТУ, должен воспользоваться кнопкой звонка для вызова сотрудника, отвечающего за эксплуатацию подъемного устройства. Данный сотрудник приводит в действие подъемное устройство и лично осуществляет управление им для транспортировки посетителя.

При установке подъемного устройства в жилом секторе для отдельной семьи, воспользоваться им могут только ее члены.

Это, в соответствие с п. 3.1 ПБ 10-4-3-01*1 «Правила устройства и безопасной эксплуатации платформ подъемных для инвалидов», утвержденных постановлением Госгортехнадзора России от 11.03.01 №10, обеспечивает защиту пользователей от непреднамеренных неосторожных действий при пользовании подъемным устройством.

Характерными особенностями ПТУ являются:

- соответствие ТУ 4835-001-82938983-2010 и ГОСТ Р 51530-00
- простота и надежность конструкции;
- высокое качество изделия;
- высокие эксплуатационные качества:
- возможность адаптации к конструкционным и дизайнерским особенностям места
установки, в том числе относительно цветового исполнения;
- сравнительно невысокая цена, в зависимости от используемых материалов и
особенностей комплектации;
- защита от постороннего воздействия (вандалозащищенность).

Безопасность ПТУ при эксплуатации обеспечивается при условии выполнения требований инструкции, приведенной в сопроводительных документах поставщика.


Модели подъемных трансформируемых устройств

ПТУ -модификация-А
- пульт управления присоединяется через разъем к ПТУ при подготовке к использованию;
- грузонесущая площадка из положения хранения приводится в рабочее положение (равно как и в обратном порядке ) вручную.

ПТУ -модификация-Б
- пульт управления дистанционный;
- грузонесущая площадка из положения хранения приводится в рабочее положение (равно как и наоборот) вручную.

ПТУ - модификация - В
- пульт управления дистанционный;
- грузонесущая площадка из положения хранения приводится в рабочее положение (равно как и в обратном порядке) автоматически.


При проектировании и производстве подъемных трансформируемых устройств (ПТУ) мы строго соблюдали требования ГОСТ Р 51630-00 от 2001.07.01 «Платформы подъемные с вертикальным и наклонным перемещением для инвалидов. Технические требования доступности» и предусматривали возможность применения базирующегося на этом ГОСТ ПБ 10-403-01*1 «Правила устройства и безопасной эксплуатации платформ подъемных для инвалидов», утвержденных постановлением Госгортехнадзора России от 11.03.01 №10.
Но, поскольку, в самом ГОСТ Р 51630-2000 указано, что данный Стандарт не распространяется на подъемные платформы с вертикальным и наклонным перемещением для транспортирования пользователей:
- не способных к самостоятельному перемещению;
- находящихся в лежачем положении;
- с нарушением функции зрения;
- с нарушением интеллекта.
мы и предусмотрели условия эксплуатации, исключающие всякое самостоятельное использование ПТУ людьми, относящимися к маломобильной группе населения.

Следовательно, для производства, установки и эксплуатации ПТУ не требуется разрешения органов Госгортехнадзора, а следовательно и регистрации как опасных производственных объектов. Не подпадают ПТУ также и под требования ПБ 10-403-01*1 в части:
- согласования с органами Госгортехнадзора конструкции (п.4)
- анализа состояния производства и получения разрешения на производство (применение).

Основаниями для этого является следующее :

1. Технические решения, примененные в конструкции ПТУ, не отличаются от требований ГОСТ Р 51630-00.
А Поскольку п.п. 3.5;3.6 ПБ 10-403-01*1) гласят, что необходимость в проведении экспертной оценки влияния конструктивных особенностей на показатели безопасности ПТУ силами организаций, имеющих лицензии Госгортехнадзора, возникают только при наличии конструктивных особенностей, то в нашем случае предмет экспертизы отсутствует.
С одной стороны, это объясняется отсутствием отклонений от ГОСТ Р 51630-00, декларированных нашим ТУ 4835-001-82938983-2010. С другой стороны, отсутствие предмета экспертной оценки и последующих действий, связанных с регистрацией и дальнейшим контролем со стороны органов технического надзора, объясняется необязательностью следования как ГОСТ Р 51630-00, так ПБ 10-403-01*1.

2. Поскольку разделы 9-12 ПБ 10-403-01*1 составлены с учетом требований соответствующих разделов «Правил устройства и безопасной эксплуатации лифтов», утвержденных Госгортехнадзором России 11.02.92 г., то к подъемным устройствам типа ПТУ положения упомянутых Правил не имеют отношения:
Следовательно, неактуальны пункты Правил:
- 9. Выдача разрешений на проектирование, изготовление, монтаж, реконструкцию, эксплуатацию и ремонт платформ подъемных
-10. Регистрация, перерегистрация, приемка и разрешение на ввод платформ подъемных в эксплуатацию
- 11. Техническое освидетельствование платформ подъемных
- 12. Эксплуатация платформ подъемных

3. В соответствие с Федеральным законом №116-ФЗ от 21 июля 1997 г.
« О промышленной безопасности опасных производственных объектов»
к категории опасных производственных объектов относятся объекты, на которых:
«3)используются стационарно установленные грузоподъемные
механизмы…(Приложение №1- Опасные производственные объекты).

Определение стационарно установленным грузоподъемным механизмам дано в Постановлении Госатомнадзора РФ № 1, Госгортехнадзора РФ № 97 от 19.06.2003 «Об утверждении и введении в действие Федеральных норм и правил в области использования атомной энергии «требования к устройству и безопасной эксплуатации грузоподъемных кранов для объектов использования атомной энергии. НП-043-03»

4.1 Стационарно установленный механизм – механизм, закрепленный на
раме, конструкциях крана или фундаменте. (Приложение 2).
Поскольку для установки ПТУ не требуется фундамента, рамы, то и установка его, где бы то ни было, не влечет за собой включения этих объектов в категорию опасных.
Более того, возможность демонтажа ПТУ в течение порядка 10-15 минут вообще позволяет отнести его в разряд мобильных.

4. Подъемники серии ПТУ являются устройствами консольного типа и, в соответствие с ПБ 10-382-00 «Правила устройства и безопасной
эксплуатации грузоподъемных кранов», не подлежат регистрации в органах Госгортехнажзора.

Гостехнадзор № 98 от 31.12.1999 г
(с изменениями от 28.10.08)
9.1.3. Не подлежат регистрации в органах Госгортехнадзора следующие краны:
а) …. консольные краны грузоподъемностью до 10 т включительно, управляемые с пола посредством кнопочного аппарата, подвешенного на кране, или со стационарного пульта;
9.1.11. Краны, не подлежащие регистрации в органах Ростехнадзора, снабжаются индивидуальными номерами и под этими номерами регистрируются их владельцами в журнале учета кранов.

Вас не должно смущать то, что мы часто ссылаемся на документы, содержащие термины «кран», «грузоподъемный механизм», «Атомнадзор» и д.п., и, казалось бы, не имеющие отношения к подъемникам для маломобильного населения. Дело, видимо, в том, что и Законодатель не смог избежать соблазна все и везде зарегламентировать, но получилось у него это зачастую некорректно и неоправданно жестко. Не имея четкого представления о том, как потенциальные исполнители должны обеспечить выполнение зачастую излишне бюрократизированных параграфов, авторы свалили в одну кучу особоопасные промышленные объекты мирового значения (АЭС и ГЭС, нефтедобыча и ее переработка, карьеры и химические комбинаты и т.п.) и крыльцо здания высотой 0,5-2 метра.
Именно, в том числе, по причине надуманности сложной и дорогостоящей процедуры согласования установки подъемников с надзорными органами, руководители организаций любой формы собственности, обязанные в соответствие с Законом № 181-ФЗ «О социальной защите инвалидов в Российской Федерации» обеспечит доступность для этой категории населения среды обитания, предпочитают нарушать его по анекдотичному принципу: нет подъемника (или пандуса) – одно нарушение, есть подъемник (или пандус), но не по ГОСТу, нет технического персонала, нет приказа о назначении ответственного и т.п. – много нарушений. Выбирают наименьшее.
Из всего изложенного следует, что Подъемное трансформируемое устройство (ПТУ) может быть изготовлено, установлено и эксплуатироваться в соответствие с прилагаемым техническим паспортом и разумными мерами безопасности (имеются в техническом паспорте). При этом позволить себе установить такое устройство могут как крупные предприятия, имеющие в своем штате квалифицированный технический персонал, так и небольшие предприятия, в том числе отдельные граждане, не имеющие возможности (и необходимости) содержать работников высокой специальной квалификации.

Подъемное трансформируемое устройство для маломобильного населения серии ПТУ (Заря) не подлежит обязательной сертификации в соответствие с положениями Постановления Госстандарта России от 30 июля 2002 года № 64 о введении в действие «Номенклатуры продукции и услуг (работ) в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация» и «Номенклатуры продукции, соответствие которой может быть подтверждено декларацией о соответствии» ».

Ответ для Ика:
Не ленивые ребята! Это в каком году они такое высылали?

Ответ для xeltinskinsq:

xeltinskinsq:
в каком году они такое высылали?

В прошлом, ещё присылали

Ответ для Ика:
Этот текст (изначально)писал лично я году в 2014 или 2015.Наша организация называется ООО УПМ СРЦ ОН "Добродей"."Ленивые ребята,мало того,что слово в слово переписали текст,добавив в абревиатуре ПТУ слово"Заря",которого в моем тексте не было,так выдали его за свой.Более того,за последнее время расплодилось множество компаний,копирующих наши изделия серии ПТУ.Мы же расширяем линейку подъемников:есть вертикальные до 4 и более метров,наклонные с криволинейной траекторией движения,передвижные и т.д.Плагиаторы тут как тут.Уже закидывают удочки купить экземпляр,а потом скопировать.

Ика:
Ответ для Ика:
Этот текст (изначально)писал лично я году в 2014 или 2015.Наша организация называется ООО УПМ СРЦ ОН "Добродей"."Ленивые ребята,мало того,что слово в слово переписали текст,добавив в абревиатуре ПТУ слово"Заря",которого в моем тексте не было,так выдали его за свой.Более того,за последнее время расплодилось множество компаний,копирующих наши изделия серии ПТУ.Мы же расширяем линейку подъемников:есть вертикальные до 4 и более метров,наклонные с криволинейной траекторией движения,передвижные и т.д.Плагиаторы тут как тут.Уже закидывают удочки купить экземпляр,а потом скопировать.

Ответ для dobrodei:
Очень здорово что обновили тему! Очень актуально!Нужен подъемник, лифт на 2 этаж дачи.Напишу вам в личку.
Ребята, расскажите о своем опыте кто чем пользуется?

Ответ для xeltinskinsq:
Здравствуйте! Вопросы такие, возможно ли установить такой подъемник в деревянном доме. Чтоб поднимал электроколяску на чердак, высота от пола до потолка 2,4 метра. Кто должен монтировать, специалист из Вашей компании или сможет любой более менее технически грамотный человек? И сможете ли Вы предоставить электросхемы для подключения?
Заранее спасибо!
