Попытка перепрограммировать скутеры.
Пока работа не закончена, всё в процессе. Ну, во-первых, я с такой задачей столкнулся впервые, во-вторых, силенок надолго не хватает.
Кстати, заразился этой идеей на этом форуме, и первые данные получил тоже здесь,
Зарегистрируйтесь, чтобы увидеть ссылку
зарегистрироваться или войти

Далее собирал информацию по разным сайтам. Нашёл все программы,
Зарегистрируйтесь, чтобы увидеть ссылку
зарегистрироваться или войти

Сделал несколько кабелей, но что-то я упустил. пацак Учусь потихоньку, когда закончу, думаю многим пригодиться эта информация, весь мой путь с ошибками и их решениями.
Сейчас у меня есть всё, вот только сжёг один контроллер электрик и повис с коннектом, контроллер постараюсь починить, а коннект изучаю.
Если кого-то всё это забавляет, ржач я не обижаюсь. Главное, что мне интересно, и потом пригодиться другим.
Помощь и советы я тоже приму с удовольствием, также выслушаю всё, что у вас наболело… вах
Программки и драйвера могу выслать каждому на почту, только, думаю, сначала надо дождаться окончания моих работ…

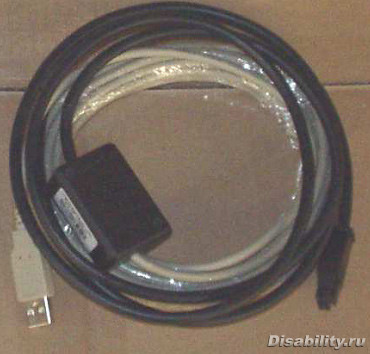

Вот схемы сборки кабелей из разных источников, включая и этот форум. Я объединил их и немного уточнил для более лёгкого понимания.
Исправлено: Okolov 30 нояб. 2018 13:59

Okolov
30 нояб. 2018 14:03

Попытка перепрограммировать скутеры.
Так всё начинал:

онлайн видео:
Зарегистрируйтесь, чтобы смотреть видео
зарегистрироваться или войти
Исправлено: Okolov 30 нояб. 2018 14:10

Okolov
30 нояб. 2018 14:19

Попытка перепрограммировать скутеры.
Переделываю провод по-новой. И решил пока помучитькрюгер контроллер маленького скутера.

онлайн видео:
Зарегистрируйтесь, чтобы смотреть видео
зарегистрироваться или войти

laborpost
30 нояб. 2018 14:31

Попытка перепрограммировать скутеры.
Ответ для Okolov:
Попробуй в винде поставить шнурок в COM-4, и в проге поменяй на COM-4. В диспетчере устройств ошибок на контроллере не висит? Винда Вин 7 32 бит? Скутер включен в момент программирования?
Исправлено: laborpost 30 нояб. 2018 14:32

Sherif
30 нояб. 2018 15:16

Попытка перепрограммировать скутеры.
Ответ для Okolov:
У вас перемычка не так стоит как на фото что давали на этом форуме.

Sherif
30 нояб. 2018 15:32

Попытка перепрограммировать скутеры.
Ответ для Okolov:
Посмотрел ваше видео внимательнее и понял. Не ваше это что то паять!
Как вы додумались резистор и диод поставить на провода?
Где вы там на проводах нашли контакты 5v и RXD между которыми надо впаять резистор.

Жгите контролеры дальше у вас это получается куул

MisterPronka
30 нояб. 2018 16:13

Попытка перепрограммировать скутеры.
Ролики с тупой музыкой. Бредятина какая то.

laborpost
30 нояб. 2018 16:34

Попытка перепрограммировать скутеры.
Ответ для Sherif:
5 вольт уходит с VCC -джампер должен стоять на 5V это левое положение если ноги контроллера снизу. Так тоже можно спаять как у Okolov но не целесообразно, проще бы было раскидать сопротивление и диод на плате, а от контактов пустить просто 2 провода на XLR или ATX 4-pin
Исправлено: laborpost 30 нояб. 2018 16:42

Sherif
30 нояб. 2018 17:10

Попытка перепрограммировать скутеры.
Ответ для laborpost:
laborpost:
проще бы было раскидать сопротивление и диод на плате, а от контактов пустить просто 2 провода на XLR или ATX 4-pin


Себе так и сделал улыбка

laborpost
30 нояб. 2018 17:13

Попытка перепрограммировать скутеры.
Ответ для Sherif:
Красява ))) рукопожатие

Okolov
30 нояб. 2018 17:25

Попытка перепрограммировать скутеры.
Ответ для laborpost:
laborpost:
Попробуй в винде поставить шнурок в COM-4, и в проге поменяй на COM-4

Понял.
laborpost:
В диспетчере устройств ошибок на контроллере не висит?

Нет, сейчас выложу оставшиеся видео, там видно,
laborpost:
Винда Вин 7 32 бит? Скутер включен в момент программирования?

На ноуте 7-32 на пк 7-64, контроллер постоянно подключен к АКБ.
Вот продолжение:

онлайн видео:
Зарегистрируйтесь, чтобы смотреть видео
зарегистрироваться или войти
/>
онлайн видео:
Зарегистрируйтесь, чтобы смотреть видео
зарегистрироваться или войти
/>
онлайн видео:
Зарегистрируйтесь, чтобы смотреть видео
зарегистрироваться или войти
/>
онлайн видео:
Зарегистрируйтесь, чтобы смотреть видео
зарегистрироваться или войти
/>
онлайн видео:
Зарегистрируйтесь, чтобы смотреть видео
зарегистрироваться или войти
/> Сегодня, пробовал подключить к пк, завтра выложу. И попробую сменить COM порт.
Часто отвечать не могу, много флуда.

laborpost
30 нояб. 2018 17:35

Попытка перепрограммировать скутеры.
Ответ для Okolov:
Все-же если контроллер и постоянно подключен к АКБ - не факт что он полно-функционален. Скутера еще не пробовал. Но на колясках когда в кишочках копаюсь - коляска д.б. включена. Иначе данные с коляски в комп не снять и кнопка стрелки в проге не активна... Если тут есть проблемы - пиши в ПМ. Рекомендую все манипуяции проводить на винде не старше 7 и только на 32 бит. Эта связка 100% работоспособная.
Исправлено: laborpost 30 нояб. 2018 17:38

Okolov
30 нояб. 2018 17:39

Попытка перепрограммировать скутеры.
Ответ для Sherif:
Sherif:
У вас перемычка не так стоит

У меня её вообще нет, подключено через контакты.

Sherif:
Не ваше это что то паять!

Пусть кто-нибудь попробует с моим тремором попоять, а я посмотрю.
Sherif:
Как вы додумались резистор и диод поставить на провода?
Где вы там На проводах нашли контакты 5v и RXD между которыми надо впаять резистор.

Внимательнее смотрите схему, 5v на VCC.

laborpost
30 нояб. 2018 17:49

Попытка перепрограммировать скутеры.
Ответ для Okolov:
Ответил в личку

Okolov
30 нояб. 2018 17:50

Попытка перепрограммировать скутеры.
Ответ для laborpost:
Спасибо, всё учьту.

laborpost
30 нояб. 2018 17:57

Попытка перепрограммировать скутеры.
Ответ для Okolov:
Okolov:
У меня её вообще нет, подключено через контакты.

Поставь ОБЯЗАТЕЛЬНО джампер в положение 5В - он должна там быть! без него ни 3.3В ни 5В на выход ног контролеера не пойдет Скорее всего если у тебя ваще нет джампера - проблема именно этом, потому как ты питание берешь с VCC. а без джампера там нет ваще никакого питания на контакте VCC (ни 3 ни 5)

Okolov
30 нояб. 2018 18:10

Попытка перепрограммировать скутеры.
Ответ для laborpost:
laborpost:
Поставь ОБЯЗАТЕЛЬНО джампер в положение 5В - он должна там быть!

Я и не знал, можете на картинке показать, я в этом деле новичек.

laborpost
30 нояб. 2018 18:24

Попытка перепрограммировать скутеры.
Ответ для Okolov:
Okolov:
Я и не знал, можете на картинке показать, я в этом деле новичек.

Джампер, это такая компьютерная перемычка для разных параметров устройств.
Ниже на картинке обвел зеленым где должен стоять джампер, только после его установки на контакт VCC - обведен красным пойдет питание 5В. Если в комплекте не было джампера и он не стоит, обмотай тонкой эластичной медной проволокой левую и среднюю ногу (обведены зеленым). проверь чтоб все это не коротило на самую правую ногу... без джампера (перамычки) на VCC у тебя не идет вообще ни какого питания. Может в этом и вся проблема...

laborpost
30 нояб. 2018 18:33

Попытка перепрограммировать скутеры.
Так выглядят эти самые джамперы - они есть разных цветов и разных видов, как на фото, но суть их одна - это просто перемычка для контактов. И аккуратно намотанная мягкая медь, имеет тот-же функционал что и джампер. Просто Джампер проще и удобнее одевать/снимать
П.С. А если бы запаял как Шериф или я, тебе бы линия VCC ваще бы нафиг не нужна была, и положение злоплучного ждампера или его отсутствие - тоже...
Исправлено: laborpost 30 нояб. 2018 18:40

Sherif
30 нояб. 2018 18:40

Попытка перепрограммировать скутеры.
Ответ для laborpost:
laborpost:
Ниже на картинке обвел зеленым где должен стоять джампер

Выходит у меня не там он стоит. Ставил по фото.
Надо поменять будет.

Уже прочитал что он мне не важен улыбка
Исправлено: Sherif 30 нояб. 2018 18:44
