Параллельно отводящийся держатель пульта управления
Добрый день господа! Столкнулся с проблемой что нужен Параллельно отводящийся держатель пульта управления в магазинах цена не адекватная. Возможно кто то сам делал и имеет чертежи на данный девайс, буду рад любой информации.
Параллельно отводящийся держатель пульта управления
Ответ для Serjil:
Фторопластовая прокладка 4 шт. Толщиной 1,5 мм. Это ода из главных хитростей этого девайса. Она скользит, но не сильно. Износостойкая. Думаю, что можно заменить, но пока не придумал чем.
Параллельно отводящийся держатель пульта управления
Ответ для Serjil:
Там идут ещё очень хитрые болты диаметром 8 мм, у которых в закрученном состоянии длинна остаётся 12 мм. Можно заменить простыми М8, но нужно обязательно ставить 2 гайки и конторгаить их. Не знаю, получится ли из стали это делать, а не из нержавейки. Из стали, наверное, могут погнуться тяги и работать не будет. Хотя 3 мм...
Параллельно отводящийся держатель пульта управления
Ответ для konstrurtor:
Огромное спасибо! В отобок это устройство стоит 16.400 У вас на видео фиксатор есть, можно ли его избежать что другое сделать пружинки или что то?
Параллельно отводящийся держатель пульта управления
Ответ для bassai:
Фиксатор условно не показан. Его лучше сделать по месту. Его я не сделал намеренно. Если эти чертежи отдавать в лазерную резку, то отверстия под фиксатор М3-М4 они сделать не смогут. Слишком маленькие.
bassai
21 июль 2021 08:40
Параллельно отводящийся держатель пульта управления
konstrurtor
23 июль 2021 16:32
Параллельно отводящийся держатель пульта управленияДобрый день. У меня такой держатель на коляске. Система очень простая. Если нужно могу снять размеры и сделать фото-видео.
Иваныч
23 июль 2021 20:48
Параллельно отводящийся держатель пульта управленияСделайте фотку держателя.
konstrurtor
23 июль 2021 21:36
Параллельно отводящийся держатель пульта управления
Иваныч
23 июль 2021 21:47
Параллельно отводящийся держатель пульта управленияЧто тут могло сломаться? Чертежи снять не проблема.
konstrurtor
23 июль 2021 22:38
Параллельно отводящийся держатель пульта управленияЗдравствуйте. Это для информация для bassai. Если его такой устроит, то я могу снять размеры.
Serjil
23 июль 2021 23:13
Параллельно отводящийся держатель пульта управленияСнимите, пожалуйста!
А Иваныч непонятно для чего встрял - где написано про поломку?!
konstrurtor
23 июль 2021 23:28
Параллельно отводящийся держатель пульта управленияОк. Завтра вечером, постараюсь.
Иваныч
24 июль 2021 08:22
Параллельно отводящийся держатель пульта управленияИзвиняюсь.
konstrurtor
24 июль 2021 20:06

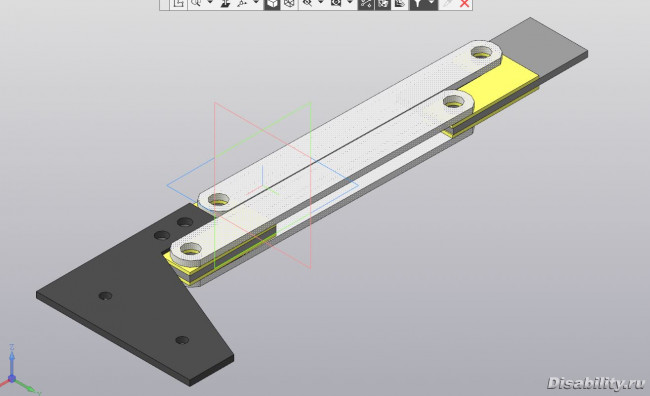

Параллельно отводящийся держатель пульта управленияСделал чертежи. Посмотрим как будет видно.
konstrurtor
24 июль 2021 20:15
Параллельно отводящийся держатель пульта управленияОдин раз в 3 минуты сообщение можно отправлять.
konstrurtor
24 июль 2021 20:23

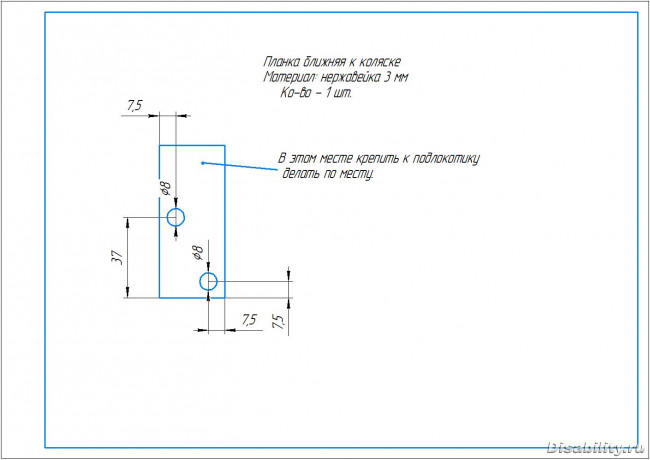

Параллельно отводящийся держатель пульта управленияДеталь ближняя к подлокотнику 1 шт.
konstrurtor
24 июль 2021 20:27

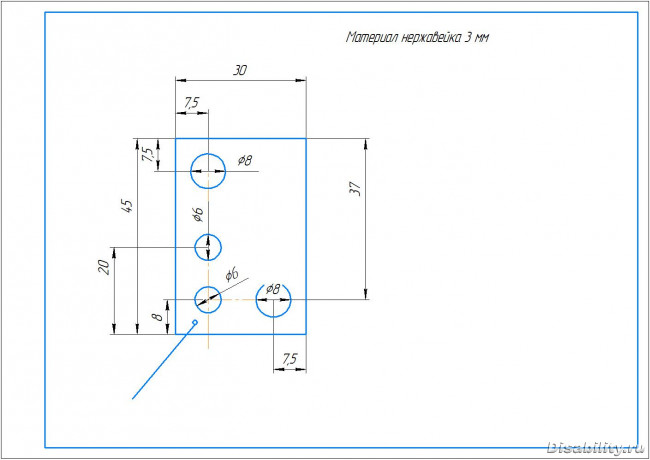

Параллельно отводящийся держатель пульта управленияДеталь дальняя с креплением для джойстика. 1 шт
konstrurtor
24 июль 2021 20:33

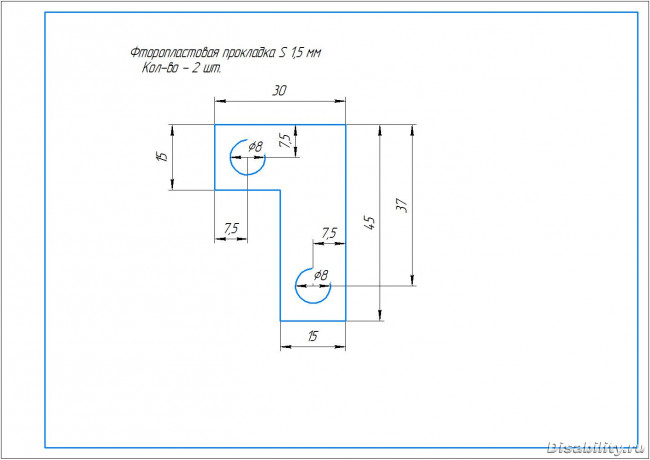

Параллельно отводящийся держатель пульта управленияФторопластовая прокладка 4 шт. Толщиной 1,5 мм. Это ода из главных хитростей этого девайса. Она скользит, но не сильно. Износостойкая. Думаю, что можно заменить, но пока не придумал чем.
konstrurtor
24 июль 2021 20:49

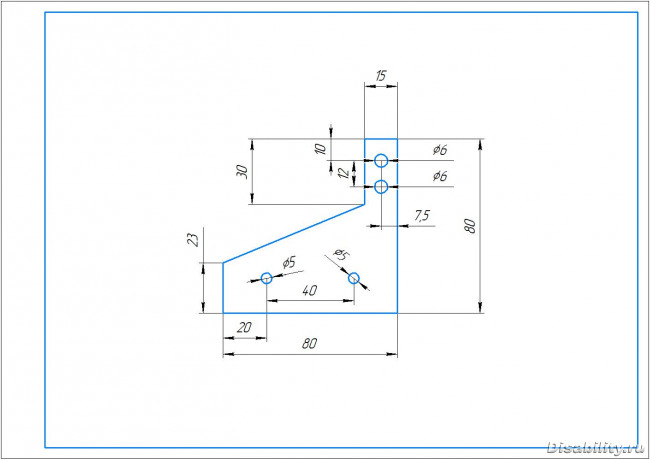

Параллельно отводящийся держатель пульта управленияПлощадка под джойстик D51161.02 1 шт.
konstrurtor
24 июль 2021 20:57

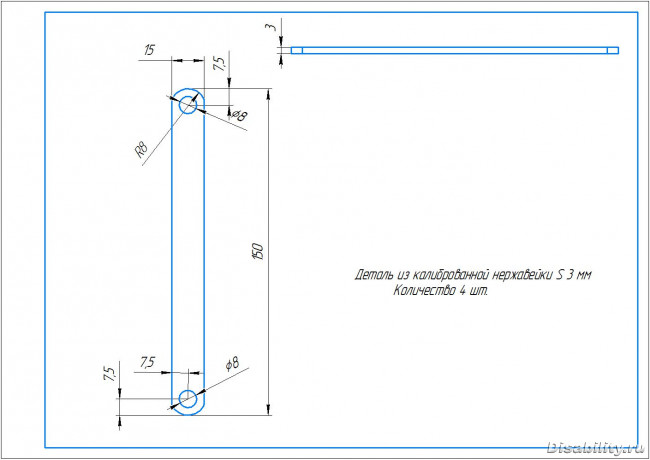

Параллельно отводящийся держатель пульта управленияТам идут ещё очень хитрые болты диаметром 8 мм, у которых в закрученном состоянии длинна остаётся 12 мм. Можно заменить простыми М8, но нужно обязательно ставить 2 гайки и конторгаить их. Не знаю, получится ли из стали это делать, а не из нержавейки. Из стали, наверное, могут погнуться тяги и работать не будет. Хотя 3 мм...
bassai
25 июль 2021 11:35
Параллельно отводящийся держатель пульта управленияОгромное спасибо! В отобок это устройство стоит 16.400 У вас на видео фиксатор есть, можно ли его избежать что другое сделать пружинки или что то?
borderman
25 июль 2021 12:00
Параллельно отводящийся держатель пульта управленияНа ebay можно найти б/у, например:
konstrurtor
25 июль 2021 13:59
Параллельно отводящийся держатель пульта управленияФиксатор условно не показан. Его лучше сделать по месту. Его я не сделал намеренно. Если эти чертежи отдавать в лазерную резку, то отверстия под фиксатор М3-М4 они сделать не смогут. Слишком маленькие.
konstrurtor
25 июль 2021 14:06
Параллельно отводящийся держатель пульта управленияЕсли нужны файлы для лазерной резки, пишите в личку, сделаю.
