Ответ для laborpost:

laborpost:
Схема:

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

laborpost:
Спаянный контроллер:

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

и

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

laborpost:
6-ти пиновую колодку типа этой:

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

У меня скутер, можете подсказать, куда припаивать 4 провода разъёма(ATX 4 pin) к контролеру или к каким проводам в колоlке?

Ответ для Okolov:
Ответил в личку

Ответ для laborpost:
Мой контроллер, только там закрыто, но как мне кажется 4 свободен.

Ответ для Okolov:

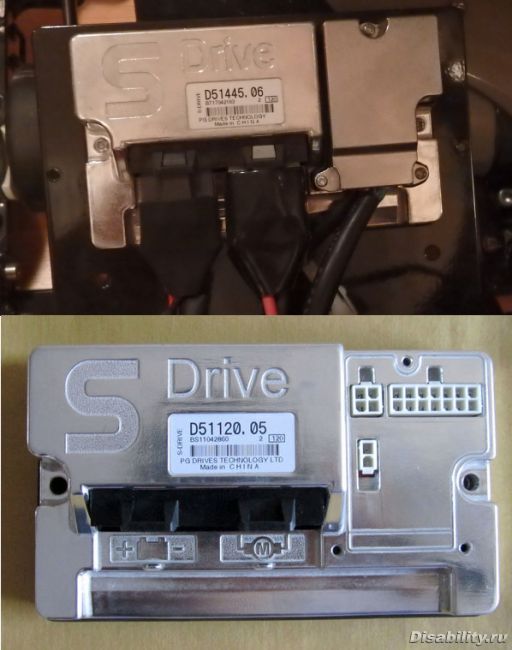

Да, это контроллер S-Drive от PG-Drives Techonology. Он подойдет чтоб залезть в настройки контроллера.
Сам разъем для подключения программатора к контроллеру обвел зеленым на картинке.
Разъема для кабеля берем типа такого, обрезаем его:

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

либо

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

или

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

И паяем по схеме:

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

номиналы диода и резистора указаны в схеме ранее приведенной публикации для шнура с XLR-3 разъемом

Ответ для laborpost:
Понял, спасибо, как сделаю, обязательно выложу. Я всю мелочь беру в Китае, дешево и доставка бесплатная.

Ответ для laborpost:

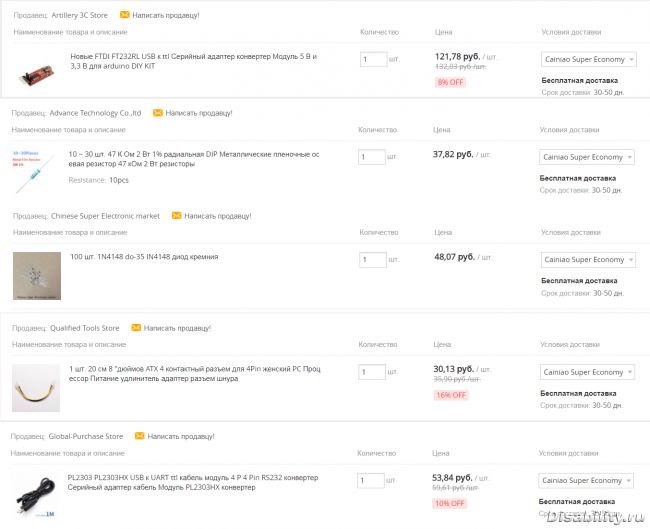

Сергей, проверьте, правильно я всё подобрал.

Ответ для Okolov:
Последняя позиция у Вас колодка 4 пин, а нужна на 6 пин, типа как на этом лоте:

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

Остальное вроде все ок.
П.С. Еще там у Вас сопротивлений и диодов много, можно списаться с продавцами и попросить например чтоб сделали вам заказ не на 100 шт. а меньше

Ответ для laborpost:
Понял, ещё раз спасибо.

Ответ для laborpost:
Доброе утро, я тот софт нашёл?

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

Ответ для laborpost:
Здравствуй! а можешь скинуть мне на почту саму программу для проверки или изменения настроек?

Ответ для nemanmaster:

laborpost:

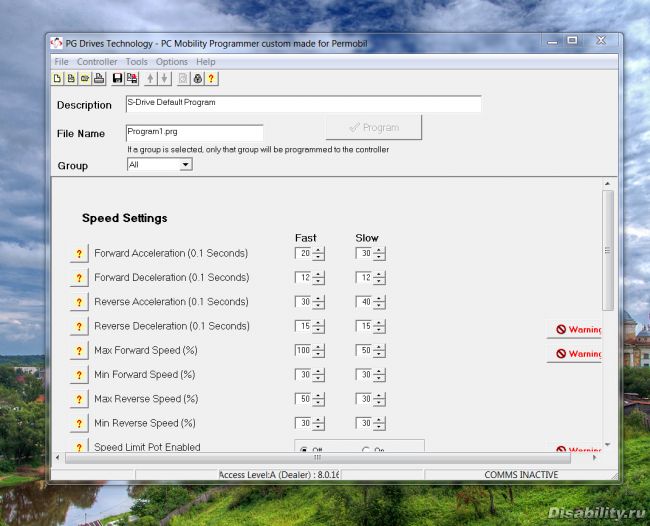

P.P.S. Софт (тот же что и в заводском "Программатор PG-Drive пультов VR2 VSI PC DEALER" за 17999 р. на известном сайте) не пирачу - ставлю через тим, изменяем что надо и удаляю.

Ответ для Okolov:
Да, вроде тот...

У меня на Armed стоит контроллер DK-PMB40 от dynamiccontrols. На контроллере не задействованы 4 пин разъем, для привода подъема подножек были предусмотрены (в комплект не входит). Фары светодиодные можно в такой разъем подключить? Подскажите кто знает.
А скорость я бы с удовольствием увеличил с 6 до 8-10 км/ч. Только найти программатор осталось. Опять же, знать бы не на всю ли скорость выкручены настройки с такими-то двигателями.

Ответ для Okolov:
и как? есть результат?

Ответ для kukalee:
Жду запчасти, я думаю, к октябрю станет ясно.

Ответ для Okolov:
ясно. жду так как очень интересно

Ответ для kukalee:

kukalee:
жду так как очень интересно

Сейчас в новой теме,

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

Осталось совсем немного…

Ответ для kukalee:

kukalee:
жду

Всё получилось, менять параметры буду в следующем году, а менять там есть что.

Чтобы увидеть ссылку
зарегистрируйтесь или войдите

Ответ для laborpost:
Еще раз хочу поблагодарить за схему контролера!

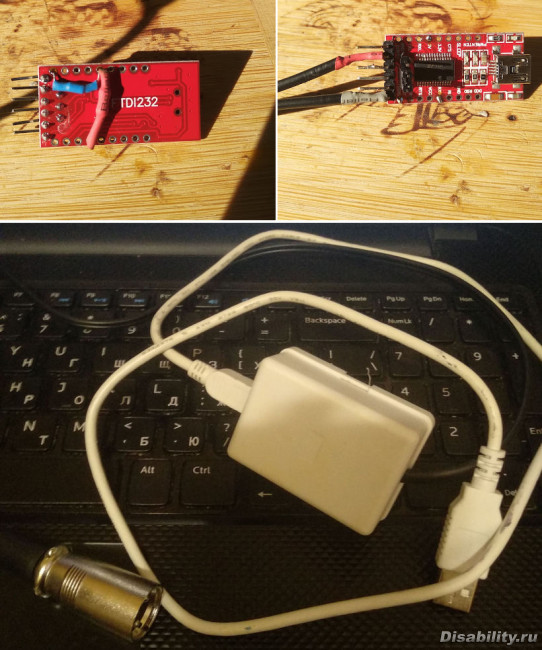

По вашей схеме спаял контролер.
На мой взгляд получилось супер хоть в серию запускай...

Вчера проверил, все работает без проблем, подключился сразу к контролеру.

Программатором настраивал китайскую Wisking Easier 1018.
Скажу сразу скорость там стоит на максимум. Но скорость не была моей целью. Коляска какаято не поворотливая.

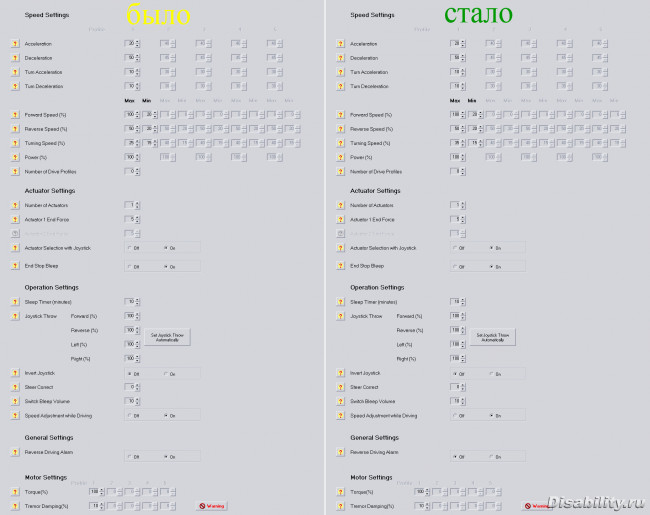

Без проблем настроил скорость разворотов.
Отключил сигнал заднего хода (а то раздражал ) и не надо как некоторые разбирать джойстик и отпаивать пищалку.

Так же можно включить реверс джойстика. Это пригодится тем кто из заднеприводной делает переднеприводную коляску, ненадо менять провода на двигателях. (может и свою когда в переднеприводную переделаю)

Делаю вывод что такой самодельный программатор очень нужен и главное не дорогой скорость конечно не всегда поднимет, но подстроить под себя контролер можно без проблем.
