товарищи умельцы изобретатели, подскажите такую мысль: вот фирма Лико делает потолочные подъёмные средства. сейчас рельсы используют много где. напр. двери на рельсах, ворота, в гараже подвесные системы...и т.д. а можно ли найти такие рельсики что б вместо Лико-вских использовать? т.е. создать свой дешёвый вариант подручными средствами
Ответ для полосатая:Тали ручные шестяренчатые с шагом1см ,двутавр металл алюминий (все подбирается в своих условиях под свои параметры) крепиться к потолку... сидяший сам может справляться...пост Павел..
Сейчас продают в Хоз,строй магазинах недорогие ру
vall:
У меня много вопросов,даже не знаю,с чего начать.Первое.Вы им пользуетесь в ванной,извините,в туалете,в спальне? Какой у вас пол,что бы от него не оставалось следов? К электричеству подключаетесь только для подъема-опускания? А катят помощники за счет своей силы? И ,неприличный вопрос,покупали за свой счет? И где? Спасибо.
Извините, что долго не отвечала.
Пользуюсь и в спальне и в ванной. Увы, размеры моего туалета не позволяют туда поместиться. В комнате у меня паркет, в коридоре - линолеум - следов не остается. Да, к электричеству подключаемся только , для подъема- опускания. На моём подъемнике есть возможность подключить аккумулятор, но мы его ни разу не подключали. Да катить приходится за счет своей( помощников) силы. Но с этим справляется даже моя 16-ти летняя дочь. Вначале мы 2 года писали всем, кому только можно, что бы нам помогли в приобретении. Все отказали. Мы накопили сами и купили за свой счет. Покупали через интернет - Доставка обошлась в 720р.
Ответ для загадка:
а что нибудь по элегантнее не подыщите мне?)) а то уж совсем как на мясобойне: цепи, крюки. во мне не больше 35 кг и для комнаты 3 на 3 метра
Ответ для полосатая:
Обратите внимание, что все производители пишут/страхуются - "Не для людей".
Если просто поднимать, то таль рычажную можно найти в пределах 4 тысяч (3 в Москве), но перемещения нет, да и вес от 7 кг. Лёгкие самые немецкие (около 3 кг.),но цена под 10 тыс. И так же только лебёдка без перемещения, а с перемещением только такие цепные, но сами видите их габариты.
Ответ для полосатая:Есть посимпатичнее...

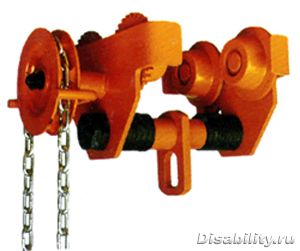

Тали ручные компактные с тележкой перемешения меньшей грузоподьемности( 0,3ц и выше)пример приведен для :Что и как выглядит и методы крепления (небольшие тали в основном используются для точной установки двигателя в машинах)проедьте по вашим Хоз,строй,авто магазинам...
Вам требуеться смотреть высота подьема (до3м) ширина меж колесами тележки(какой двутавр вам подойдет)крюк с фиксатором небольшой, толшину цепи(желательно с эбонитовыми вкладышами) ...вес самих талей(с тележкой перемешения) до12кг(не на себе же вы будете таскать)все приводами(цепь)...
(фото) тележка перемешения
Ответ для полосатая:
Тоже рассматриваю для себя самодельные варианты потолочных рельсовых подъёмников.Первое,что настораживает это вес всего оборудования.Поэтому мне кажется лучше крепление в каждой точке(ванна ,кровать)консоли и уже на неё в необходимый момент навешивать электроталь,ведь всё равно помошник необходим и при потолочных рельсах.А в случае консоли ему необходимо будет навесить таль 10-11кг ,поднять пультом и повернуть вручную консоль внужную точку.Цена и вес косоли меньше ,чем рельсы по потолку.Эстетически это тоже выглядит не так громоздко.
Кстати вместо электро тали можно рассмотреть вариант ручной рычыжной лебёдки.Её вес 2-3кг.Тягловое усилие которое нужно приложить помошнику при вашем весе тоже незначительно
Посмотрите вариант самодельный
Добрый день! Подскажите, пожалуйста, существуют ли электроподъемники для ванной без спинки? Очень нужно! Во всех подъемниках (типа Архимеда), что удалось найти в интернете, присутствует высокая спинка, это мне совершенно не подходит. Благодарю!

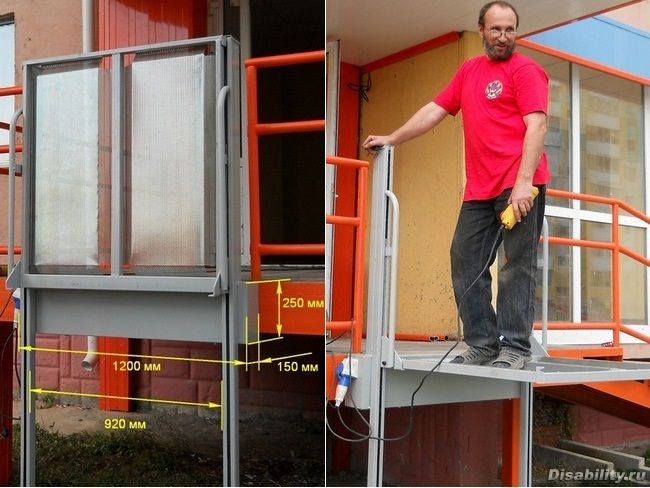

Хочу показать подъемник, который заказал себе на балкон для подъема на коляске с уровня земли до уровня первого этажа. У меня эта высота 140 см. Делают в Челябинске. Производитель предлагает вариант без ограждения платформы до 2 х метров подъема, с ограждением - до 4 х метров.
Почти год я искал для себя подходящий вариант. Этот понравился сразу компактностью, простотой конструкции, легкостью установки и, конечно же, ценой. На сайте за 2 х метровый вариант цена от 50 000 руб. Я заказал без откидной платформы. У меня ею будет кусок пола балкона. И пересылать легче. Мне стоило чуть дешевле. Перевозка транспортной компанией. Сделать обещают быстро. После монтажа выложу фото и видео. Расскажу подробности.

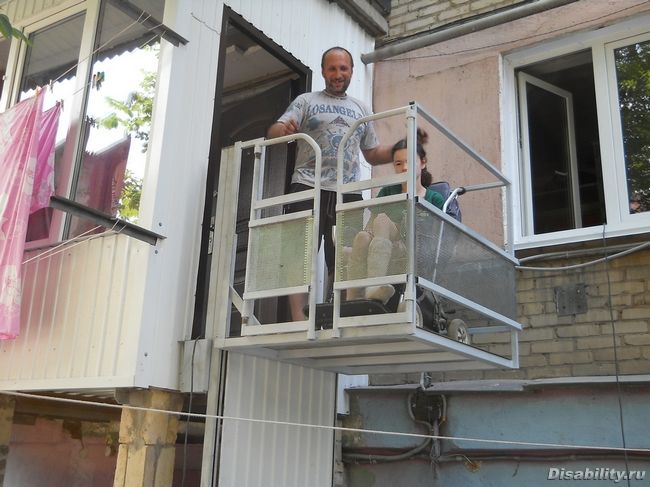

Это вариант с ограждением платформы. Если бы знал про такой раньше. Не менял бы квартиру на втором этаже на первый. Спуститься с балкона второго этажа - 4 х метров вполне достаточно.
Все, что сейчас предлагают, стоит от 300 000 руб. и за миллион. Это вариант для тех, кто сам решает свои проблемы и не надеется на "благодетелей из власти".
Ответ для полосатая:
Подвесную систему для прямолинейного горизонтального подъемника для облегчения конструкции можно изготовить из алюминевых направляющих для откатных дверей .Стоимость конструкции подходящей грузоподъемности составит:
Направляющая 3 п.м. 600-800 руб
Коретка до 150 кг 800-1500 руб
Подвесную систему для подъемника с произвольной траекторией движения я бы рекомендовал для упрощения изготавливать из круглой ВГП трубы.
Применение специальных профелей требует наличия спец инструмента ,что ведет к резкому удорожанию. Изготовление штучных образцов при соблюдении рентабельности чаще всего становится невозможным
Ответ для Mucha:Если по закону то показываю вот это.
Информационное письмо
Наша организация одним из приоритетных направлений своей деятельности видит решение социально значимых задач, а потому разработало и изготавливает вертикальные Подъемные трансформируемые устройства (ПТУ-001, ПТУ-002).
Эти устройства предназначены для маломобильного населения с возможностью установки их как внутри, так и снаружи помещений в зоне, контролируемой обслуживающим персоналом посещаемого учреждения или заведения.
Конструкция ПТУ исключает возможность его несанкционированного или бесконтрольного использования, поскольку в положении хранения (нерабочее) электропитание отключено, трансформируемая грузонесущая платформа застопорена специальными замками, пульт управления находится в ведении ответственного лица.
Самостоятельное использование ПТУ лицами, относящимися к маломобильной группе населения, не предусмотрено. Пользование пультом управления разрешается только обученным лицам из числа сотрудников учреждения или организации, где установлено ПТУ.
Это означает, что человек, желающий реализовать свое право беспрепятственного доступа в помещение, где установлено наше ПТУ, должен воспользоваться кнопкой звонка для вызова сотрудника, отвечающего за эксплуатацию подъемного устройства. Данный сотрудник приводит в действие подъемное устройство и лично осуществляет управление им для транспортировки посетителя.
При установке подъемного устройства в жилом секторе для отдельной семьи, воспользоваться им могут только ее члены.
Это, в соответствие с п. 3.1 ПБ 10-4-3-01*1 «Правила устройства и безопасной эксплуатации платформ подъемных для инвалидов», утвержденных постановлением Госгортехнадзора России от 11.03.01 №10, обеспечивает защиту пользователей от непреднамеренных неосторожных действий при пользовании подъемным устройством.
Характерными особенностями ПТУ являются:
- соответствие ТУ 4835-001-82938983-2010 и ГОСТ Р 51530-00
- простота и надежность конструкции;
- высокое качество изделия;
- высокие эксплуатационные качества:
- возможность адаптации к конструкционным и дизайнерским особенностям места
установки, в том числе относительно цветового исполнения;
- сравнительно невысокая цена, в зависимости от используемых материалов и
особенностей комплектации;
- защита от постороннего воздействия (вандалозащищенность).
Безопасность ПТУ при эксплуатации обеспечивается при условии выполнения требований инструкции, приведенной в сопроводительных документах поставщика.
Модели подъемных трансформируемых устройств
ПТУ – 001
- высота подъема до 2м
ПТУ – 002
- высота подъема до 4 м
Подъемные устройства отличаются исполнением и комплектацией:
ПТУ -модификация-А
- пульт управления присоединяется через разъем к ПТУ при подготовке к использованию;
- грузонесущая площадка из положения хранения приводится в рабочее положение (равно как и в обратном порядке ) вручную.
ПТУ -модификация-Б
- пульт управления дистанционный;
- грузонесущая площадка из положения хранения приводится в рабочее положение (равно как и наоборот) вручную.
ПТУ - модификация - В
- пульт управления дистанционный;
- грузонесущая площадка из положения хранения приводится в рабочее положение (равно как и в обратном порядке) автоматически.
При проектировании и производстве подъемных трансформируемых устройств (ПТУ) мы строго соблюдали требования ГОСТ Р 51630-00 от 2001.07.01 «Платформы подъемные с вертикальным и наклонным перемещением для инвалидов. Технические требования доступности» и предусматривали возможность применения базирующегося на этом ГОСТ ПБ 10-403-01*1 «Правила устройства и безопасной эксплуатации платформ подъемных для инвалидов», утвержденных постановлением Госгортехнадзора России от 11.03.01 №10.
Но, поскольку, в самом ГОСТ Р 51630-2000 указано, что данный Стандарт не распространяется на подъемные платформы с вертикальным и наклонным перемещением для транспортирования пользователей:
- не способных к самостоятельному перемещению;
- находящихся в лежачем положении;
- с нарушением функции зрения;
- с нарушением интеллекта.
мы и предусмотрели условия эксплуатации, исключающие всякое самостоятельное использование ПТУ людьми, относящимися к маломобильной группе населения.
Следовательно, для производства, установки и эксплуатации ПТУ не требуется разрешения органов Госгортехнадзора, а следовательно и регистрации как опасных производственных объектов. Не подпадают ПТУ также и под требования ПБ 10-403-01*1 в части:
- согласования с органами Госгортехнадзора конструкции (п.4)
- анализа состояния производства и получения разрешения на производство (применение).
Основаниями для этого является следующее :
1. Технические решения, примененные в конструкции ПТУ, не отличаются от требований ГОСТ Р 51630-00.
А Поскольку п.п. 3.5;3.6 ПБ 10-403-01*1) гласят, что необходимость в проведении экспертной оценки влияния конструктивных особенностей на показатели безопасности ПТУ силами организаций, имеющих лицензии Госгортехнадзора, возникают только при наличии конструктивных особенностей, то в нашем случае предмет экспертизы отсутствует.
С одной стороны, это объясняется отсутствием отклонений от ГОСТ Р 51630-00, декларированных нашим ТУ 4835-001-82938983-2010. С другой стороны, отсутствие предмета экспертной оценки и последующих действий, связанных с регистрацией и дальнейшим контролем со стороны органов технического надзора, объясняется необязательностью следования как ГОСТ Р 51630-00, так ПБ 10-403-01*1.
2. Поскольку разделы 9-12 ПБ 10-403-01*1 составлены с учетом требований соответствующих разделов «Правил устройства и безопасной эксплуатации лифтов», утвержденных Госгортехнадзором России 11.02.92 г., то к подъемным устройствам типа ПТУ положения упомянутых Правил не имеют отношения:
Следовательно, неактуальны пункты Правил:
- 9. Выдача разрешений на проектирование, изготовление, монтаж, реконструкцию, эксплуатацию и ремонт платформ подъемных
-10. Регистрация, перерегистрация, приемка и разрешение на ввод платформ подъемных в эксплуатацию
- 11. Техническое освидетельствование платформ подъемных
- 12. Эксплуатация платформ подъемных
3. В соответствие с Федеральным законом №116-ФЗ от 21 июля 1997 г.
« О промышленной безопасности опасных производственных объектов»
к категории опасных производственных объектов относятся объекты, на которых:
«3)используются стационарно установленные грузоподъемные
механизмы…(Приложение №1- Опасные производственные объекты).
Определение стационарно установленным грузоподъемным механизмам дано в Постановлении Госатомнадзора РФ № 1, Госгортехнадзора РФ № 97 от 19.06.2003 «Об утверждении и введении в действие Федеральных норм и правил в области использования атомной энергии «требования к устройству и безопасной эксплуатации грузоподъемных кранов для объектов использования атомной энергии. НП-043-03»
4.1 Стационарно установленный механизм – механизм, закрепленный на
раме, конструкциях крана или фундаменте. (Приложение 2).
Поскольку для установки ПТУ не требуется фундамента, рамы, то и установка его, где бы то ни было, не влечет за собой включения этих объектов в категорию опасных.
Более того, возможность демонтажа ПТУ в течение порядка 10-15 минут вообще позволяет отнести его в разряд мобильных.
4. Подъемники серии ПТУ являются устройствами консольного типа и, в соответствие с ПБ 10-382-00 «Правила устройства и безопасной
эксплуатации грузоподъемных кранов», не подлежат регистрации в органах Госгортехнажзора.
Гостехнадзор № 98 от 31.12.1999 г
(с изменениями от 28.10.08)
9.1.3. Не подлежат регистрации в органах Госгортехнадзора следующие краны:
а) …. консольные краны грузоподъемностью до 10 т включительно, управляемые с пола посредством кнопочного аппарата, подвешенного на кране, или со стационарного пульта;
9.1.11. Краны, не подлежащие регистрации в органах Ростехнадзора, снабжаются индивидуальными номерами и под этими номерами регистрируются их владельцами в журнале учета кранов.
Вас не должно смущать то, что мы часто ссылаемся на документы, содержащие термины «кран», «грузоподъемный механизм», «Атомнадзор» и д.п., и, казалось бы, не имеющие отношения к подъемникам для маломобильного населения. Дело, видимо, в том, что и Законодатель не смог избежать соблазна все и везде зарегламентировать, но получилось у него это зачастую некорректно и неоправданно жестко. Не имея четкого представления о том, как потенциальные исполнители должны обеспечить выполнение зачастую излишне бюрократизированных параграфов, авторы свалили в одну кучу особоопасные промышленные объекты мирового значения (АЭС и ГЭС, нефтедобыча и ее переработка, карьеры и химические комбинаты и т.п.) и крыльцо здания высотой 0,5-2 метра.
Именно, в том числе, по причине надуманности сложной и дорогостоящей процедуры согласования установки подъемников с надзорными органами, руководители организаций любой формы собственности, обязанные в соответствие с Законом № 181-ФЗ «О социальной защите инвалидов в Российской Федерации» обеспечит доступность для этой категории населения среды обитания, предпочитают нарушать его по анекдотичному принципу: нет подъемника (или пандуса) – одно нарушение, есть подъемник (или пандус), но не по ГОСТу, нет технического персонала, нет приказа о назначении ответственного и т.п. – много нарушений. Выбирают наименьшее.
Из всего изложенного следует, что Подъемное трансформируемое устройство (ПТУ) может быть изготовлено, установлено и эксплуатироваться в соответствие с прилагаемым техническим паспортом и разумными мерами безопасности (имеются в техническом паспорте). При этом позволить себе установить такое устройство могут как крупные предприятия, имеющие в своем штате квалифицированный технический персонал, так и небольшие предприятия, в том числе отдельные граждане, не имеющие возможности (и необходимости) содержать работников высокой специальной квалификации.
Подъемное трансформируемое устройство для маломобильного населения серии ПТУ не подлежит обязательной сертификации в соответствие с положениями Постановления Госстандарта России от 30 июля 2002 года № 64 о введении в действие «Номенклатуры продукции и услуг (работ) в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация» и «Номенклатуры продукции, соответствие которой может быть подтверждено декларацией о соответствии» ».
В 2010 году ПТУ-001 отмечено в числе лучших внедренных в производство изделий социального значения и удостоено золотой медали ВВЦ в городе Москве.
Не обойдена вниманием наша разработка и в период посещения в 2010 году Президентом Российской Федерации Д. Медведевым города Екатеринбурга. Помощник президента А. Дворкович, наряду с простотой и надежностью конструкции, отметил и
относительную дешевизну ПТУ-001, возможность повышения доступности инфраструктуры населенных пунктов России для всех граждан без исключения.
Наши специалисты выполняют весь спектр работ по проектированию, индивидуальному изготовлению, поставке, монтажу, гарантийному и сервисному обслуживанию подъемников собственного производства.
полосатая
03 июль 2011 23:06
Подъёмный механизм
загадка
04 июль 2011 00:59
Подъёмный механизмСейчас продают в Хоз,строй магазинах недорогие ру
Yata
04 июль 2011 09:24
Фото и описание различных подъемниковИзвините, что долго не отвечала.
Пользуюсь и в спальне и в ванной. Увы, размеры моего туалета не позволяют туда поместиться. В комнате у меня паркет, в коридоре - линолеум - следов не остается. Да, к электричеству подключаемся только , для подъема- опускания. На моём подъемнике есть возможность подключить аккумулятор, но мы его ни разу не подключали. Да катить приходится за счет своей( помощников) силы. Но с этим справляется даже моя 16-ти летняя дочь. Вначале мы 2 года писали всем, кому только можно, что бы нам помогли в приобретении. Все отказали. Мы накопили сами и купили за свой счет. Покупали через интернет - Доставка обошлась в 720р.
полосатая
04 июль 2011 11:46
Подъёмный механизма что нибудь по элегантнее не подыщите мне?)) а то уж совсем как на мясобойне: цепи, крюки. во мне не больше 35 кг и для комнаты 3 на 3 метра
Serjil
04 июль 2011 12:41
Подъёмный механизмОбратите внимание, что все производители пишут/страхуются - "Не для людей".
Если просто поднимать, то таль рычажную можно найти в пределах 4 тысяч (3 в Москве), но перемещения нет, да и вес от 7 кг. Лёгкие самые немецкие (около 3 кг.),но цена под 10 тыс. И так же только лебёдка без перемещения, а с перемещением только такие цепные, но сами видите их габариты.
полосатая
04 июль 2011 13:21
Подъёмный механизмспвсибо. буду думать и разбираться что это такое вообще))
загадка
04 июль 2011 13:33
Подъёмный механизмТали ручные компактные с тележкой перемешения меньшей грузоподьемности( 0,3ц и выше)пример приведен для :Что и как выглядит и методы крепления (небольшие тали в основном используются для точной установки двигателя в машинах)проедьте по вашим Хоз,строй,авто магазинам...
Вам требуеться смотреть высота подьема (до3м) ширина меж колесами тележки(какой двутавр вам подойдет)крюк с фиксатором небольшой, толшину цепи(желательно с эбонитовыми вкладышами) ...вес самих талей(с тележкой перемешения) до12кг(не на себе же вы будете таскать)все приводами(цепь)...
(фото) тележка перемешения
фарик
04 июль 2011 15:06
Подъёмный механизмМожет понравиться
FrekenBok
04 июль 2011 17:27
Подъёмный механизмТоже рассматриваю для себя самодельные варианты потолочных рельсовых подъёмников.Первое,что настораживает это вес всего оборудования.Поэтому мне кажется лучше крепление в каждой точке(ванна ,кровать)консоли и уже на неё в необходимый момент навешивать электроталь,ведь всё равно помошник необходим и при потолочных рельсах.А в случае консоли ему необходимо будет навесить таль 10-11кг ,поднять пультом и повернуть вручную консоль внужную точку.Цена и вес косоли меньше ,чем рельсы по потолку.Эстетически это тоже выглядит не так громоздко.
Кстати вместо электро тали можно рассмотреть вариант ручной рычыжной лебёдки.Её вес 2-3кг.Тягловое усилие которое нужно приложить помошнику при вашем весе тоже незначительно
Посмотрите вариант самодельный
полосатая
04 июль 2011 22:45
Подъёмный механизмспасибо за наглядность. очень интересно было. а шумит громко?
полосатая
31 авг. 2011 21:35
Подъёмный механизм
Mucha
31 авг. 2011 21:59
Подъёмный механизмМы на выставке такой смотрели
ukko
26 сен. 2011 17:40
Подъёмный механизмКто-либо из вас пользуется подъёмником М-90000010.
Вопрос, каково время зарядки аккумулятора, данного устройства?
Рада
14 дек. 2011 14:04
Подъёмный механизм
пумба
14 дек. 2011 16:25

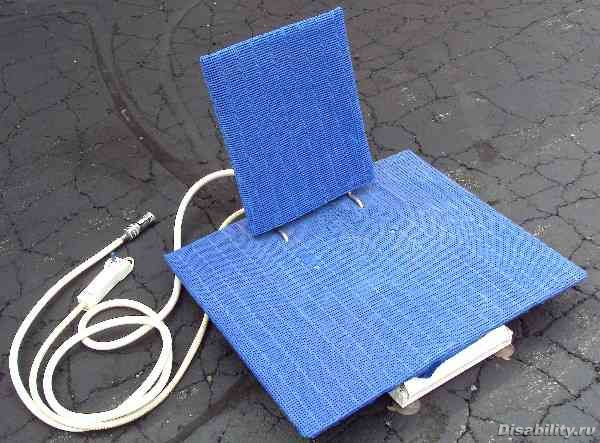

Подъёмный механизмвот нашел вариант, где спика снимается
надувной вариант
спинка откидывается на 40 градусов
DimaMir
05 фев. 2012 19:22
Подъёмный механизмПочти год я искал для себя подходящий вариант. Этот понравился сразу компактностью, простотой конструкции, легкостью установки и, конечно же, ценой. На сайте за 2 х метровый вариант цена от 50 000 руб. Я заказал без откидной платформы. У меня ею будет кусок пола балкона. И пересылать легче. Мне стоило чуть дешевле. Перевозка транспортной компанией. Сделать обещают быстро. После монтажа выложу фото и видео. Расскажу подробности.
DimaMir
05 фев. 2012 19:28
Подъёмный механизмВсе, что сейчас предлагают, стоит от 300 000 руб. и за миллион. Это вариант для тех, кто сам решает свои проблемы и не надеется на "благодетелей из власти".
Mucha
05 фев. 2012 19:49
Подъёмный механизмПотрясающе.
Предполагается, что конструкция будет работать и в снег и в дождь?
Расскажите потом, насколько она будет хороша в эксплуатации.
"Не требует согласования с надзорными органами."
Хм.
Это как?
ИгорьП
07 фев. 2012 11:35
Подъёмный механизмПодвесную систему для прямолинейного горизонтального подъемника для облегчения конструкции можно изготовить из алюминевых направляющих для откатных дверей .Стоимость конструкции подходящей грузоподъемности составит:
Направляющая 3 п.м. 600-800 руб
Коретка до 150 кг 800-1500 руб
Подвесную систему для подъемника с произвольной траекторией движения я бы рекомендовал для упрощения изготавливать из круглой ВГП трубы.
Применение специальных профелей требует наличия спец инструмента ,что ведет к резкому удорожанию. Изготовление штучных образцов при соблюдении рентабельности чаще всего становится невозможным
ИгорьП
07 фев. 2012 11:51
Подъёмный механизмИнформационное письмо
Наша организация одним из приоритетных направлений своей деятельности видит решение социально значимых задач, а потому разработало и изготавливает вертикальные Подъемные трансформируемые устройства (ПТУ-001, ПТУ-002).
Эти устройства предназначены для маломобильного населения с возможностью установки их как внутри, так и снаружи помещений в зоне, контролируемой обслуживающим персоналом посещаемого учреждения или заведения.
Конструкция ПТУ исключает возможность его несанкционированного или бесконтрольного использования, поскольку в положении хранения (нерабочее) электропитание отключено, трансформируемая грузонесущая платформа застопорена специальными замками, пульт управления находится в ведении ответственного лица.
Самостоятельное использование ПТУ лицами, относящимися к маломобильной группе населения, не предусмотрено. Пользование пультом управления разрешается только обученным лицам из числа сотрудников учреждения или организации, где установлено ПТУ.
Это означает, что человек, желающий реализовать свое право беспрепятственного доступа в помещение, где установлено наше ПТУ, должен воспользоваться кнопкой звонка для вызова сотрудника, отвечающего за эксплуатацию подъемного устройства. Данный сотрудник приводит в действие подъемное устройство и лично осуществляет управление им для транспортировки посетителя.
При установке подъемного устройства в жилом секторе для отдельной семьи, воспользоваться им могут только ее члены.
Это, в соответствие с п. 3.1 ПБ 10-4-3-01*1 «Правила устройства и безопасной эксплуатации платформ подъемных для инвалидов», утвержденных постановлением Госгортехнадзора России от 11.03.01 №10, обеспечивает защиту пользователей от непреднамеренных неосторожных действий при пользовании подъемным устройством.
Характерными особенностями ПТУ являются:
- соответствие ТУ 4835-001-82938983-2010 и ГОСТ Р 51530-00
- простота и надежность конструкции;
- высокое качество изделия;
- высокие эксплуатационные качества:
- возможность адаптации к конструкционным и дизайнерским особенностям места
установки, в том числе относительно цветового исполнения;
- сравнительно невысокая цена, в зависимости от используемых материалов и
особенностей комплектации;
- защита от постороннего воздействия (вандалозащищенность).
Безопасность ПТУ при эксплуатации обеспечивается при условии выполнения требований инструкции, приведенной в сопроводительных документах поставщика.
Модели подъемных трансформируемых устройств
ПТУ – 001
- высота подъема до 2м
ПТУ – 002
- высота подъема до 4 м
Подъемные устройства отличаются исполнением и комплектацией:
ПТУ -модификация-А
- пульт управления присоединяется через разъем к ПТУ при подготовке к использованию;
- грузонесущая площадка из положения хранения приводится в рабочее положение (равно как и в обратном порядке ) вручную.
ПТУ -модификация-Б
- пульт управления дистанционный;
- грузонесущая площадка из положения хранения приводится в рабочее положение (равно как и наоборот) вручную.
ПТУ - модификация - В
- пульт управления дистанционный;
- грузонесущая площадка из положения хранения приводится в рабочее положение (равно как и в обратном порядке) автоматически.
При проектировании и производстве подъемных трансформируемых устройств (ПТУ) мы строго соблюдали требования ГОСТ Р 51630-00 от 2001.07.01 «Платформы подъемные с вертикальным и наклонным перемещением для инвалидов. Технические требования доступности» и предусматривали возможность применения базирующегося на этом ГОСТ ПБ 10-403-01*1 «Правила устройства и безопасной эксплуатации платформ подъемных для инвалидов», утвержденных постановлением Госгортехнадзора России от 11.03.01 №10.
Но, поскольку, в самом ГОСТ Р 51630-2000 указано, что данный Стандарт не распространяется на подъемные платформы с вертикальным и наклонным перемещением для транспортирования пользователей:
- не способных к самостоятельному перемещению;
- находящихся в лежачем положении;
- с нарушением функции зрения;
- с нарушением интеллекта.
мы и предусмотрели условия эксплуатации, исключающие всякое самостоятельное использование ПТУ людьми, относящимися к маломобильной группе населения.
Следовательно, для производства, установки и эксплуатации ПТУ не требуется разрешения органов Госгортехнадзора, а следовательно и регистрации как опасных производственных объектов. Не подпадают ПТУ также и под требования ПБ 10-403-01*1 в части:
- согласования с органами Госгортехнадзора конструкции (п.4)
- анализа состояния производства и получения разрешения на производство (применение).
Основаниями для этого является следующее :
1. Технические решения, примененные в конструкции ПТУ, не отличаются от требований ГОСТ Р 51630-00.
А Поскольку п.п. 3.5;3.6 ПБ 10-403-01*1) гласят, что необходимость в проведении экспертной оценки влияния конструктивных особенностей на показатели безопасности ПТУ силами организаций, имеющих лицензии Госгортехнадзора, возникают только при наличии конструктивных особенностей, то в нашем случае предмет экспертизы отсутствует.
С одной стороны, это объясняется отсутствием отклонений от ГОСТ Р 51630-00, декларированных нашим ТУ 4835-001-82938983-2010. С другой стороны, отсутствие предмета экспертной оценки и последующих действий, связанных с регистрацией и дальнейшим контролем со стороны органов технического надзора, объясняется необязательностью следования как ГОСТ Р 51630-00, так ПБ 10-403-01*1.
2. Поскольку разделы 9-12 ПБ 10-403-01*1 составлены с учетом требований соответствующих разделов «Правил устройства и безопасной эксплуатации лифтов», утвержденных Госгортехнадзором России 11.02.92 г., то к подъемным устройствам типа ПТУ положения упомянутых Правил не имеют отношения:
Следовательно, неактуальны пункты Правил:
- 9. Выдача разрешений на проектирование, изготовление, монтаж, реконструкцию, эксплуатацию и ремонт платформ подъемных
-10. Регистрация, перерегистрация, приемка и разрешение на ввод платформ подъемных в эксплуатацию
- 11. Техническое освидетельствование платформ подъемных
- 12. Эксплуатация платформ подъемных
3. В соответствие с Федеральным законом №116-ФЗ от 21 июля 1997 г.
« О промышленной безопасности опасных производственных объектов»
к категории опасных производственных объектов относятся объекты, на которых:
«3)используются стационарно установленные грузоподъемные
механизмы…(Приложение №1- Опасные производственные объекты).
Определение стационарно установленным грузоподъемным механизмам дано в Постановлении Госатомнадзора РФ № 1, Госгортехнадзора РФ № 97 от 19.06.2003 «Об утверждении и введении в действие Федеральных норм и правил в области использования атомной энергии «требования к устройству и безопасной эксплуатации грузоподъемных кранов для объектов использования атомной энергии. НП-043-03»
4.1 Стационарно установленный механизм – механизм, закрепленный на
раме, конструкциях крана или фундаменте. (Приложение 2).
Поскольку для установки ПТУ не требуется фундамента, рамы, то и установка его, где бы то ни было, не влечет за собой включения этих объектов в категорию опасных.
Более того, возможность демонтажа ПТУ в течение порядка 10-15 минут вообще позволяет отнести его в разряд мобильных.
4. Подъемники серии ПТУ являются устройствами консольного типа и, в соответствие с ПБ 10-382-00 «Правила устройства и безопасной
эксплуатации грузоподъемных кранов», не подлежат регистрации в органах Госгортехнажзора.
Гостехнадзор № 98 от 31.12.1999 г
(с изменениями от 28.10.08)
9.1.3. Не подлежат регистрации в органах Госгортехнадзора следующие краны:
а) …. консольные краны грузоподъемностью до 10 т включительно, управляемые с пола посредством кнопочного аппарата, подвешенного на кране, или со стационарного пульта;
9.1.11. Краны, не подлежащие регистрации в органах Ростехнадзора, снабжаются индивидуальными номерами и под этими номерами регистрируются их владельцами в журнале учета кранов.
Вас не должно смущать то, что мы часто ссылаемся на документы, содержащие термины «кран», «грузоподъемный механизм», «Атомнадзор» и д.п., и, казалось бы, не имеющие отношения к подъемникам для маломобильного населения. Дело, видимо, в том, что и Законодатель не смог избежать соблазна все и везде зарегламентировать, но получилось у него это зачастую некорректно и неоправданно жестко. Не имея четкого представления о том, как потенциальные исполнители должны обеспечить выполнение зачастую излишне бюрократизированных параграфов, авторы свалили в одну кучу особоопасные промышленные объекты мирового значения (АЭС и ГЭС, нефтедобыча и ее переработка, карьеры и химические комбинаты и т.п.) и крыльцо здания высотой 0,5-2 метра.
Именно, в том числе, по причине надуманности сложной и дорогостоящей процедуры согласования установки подъемников с надзорными органами, руководители организаций любой формы собственности, обязанные в соответствие с Законом № 181-ФЗ «О социальной защите инвалидов в Российской Федерации» обеспечит доступность для этой категории населения среды обитания, предпочитают нарушать его по анекдотичному принципу: нет подъемника (или пандуса) – одно нарушение, есть подъемник (или пандус), но не по ГОСТу, нет технического персонала, нет приказа о назначении ответственного и т.п. – много нарушений. Выбирают наименьшее.
Из всего изложенного следует, что Подъемное трансформируемое устройство (ПТУ) может быть изготовлено, установлено и эксплуатироваться в соответствие с прилагаемым техническим паспортом и разумными мерами безопасности (имеются в техническом паспорте). При этом позволить себе установить такое устройство могут как крупные предприятия, имеющие в своем штате квалифицированный технический персонал, так и небольшие предприятия, в том числе отдельные граждане, не имеющие возможности (и необходимости) содержать работников высокой специальной квалификации.
Подъемное трансформируемое устройство для маломобильного населения серии ПТУ не подлежит обязательной сертификации в соответствие с положениями Постановления Госстандарта России от 30 июля 2002 года № 64 о введении в действие «Номенклатуры продукции и услуг (работ) в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация» и «Номенклатуры продукции, соответствие которой может быть подтверждено декларацией о соответствии» ».
В 2010 году ПТУ-001 отмечено в числе лучших внедренных в производство изделий социального значения и удостоено золотой медали ВВЦ в городе Москве.
Не обойдена вниманием наша разработка и в период посещения в 2010 году Президентом Российской Федерации Д. Медведевым города Екатеринбурга. Помощник президента А. Дворкович, наряду с простотой и надежностью конструкции, отметил и
относительную дешевизну ПТУ-001, возможность повышения доступности инфраструктуры населенных пунктов России для всех граждан без исключения.
Наши специалисты выполняют весь спектр работ по проектированию, индивидуальному изготовлению, поставке, монтажу, гарантийному и сервисному обслуживанию подъемников собственного производства.
В надежде на сотрудничество и с уважением,
