Обзор, подбор и ремонт зарядных устройств для инвалидных колясок
Ответ для roosevelt:
Очень много объяснять придётся, для понимания всех процессов происходящих при эксплуатации не дозаряженных АКБ.
Наверное, это не столь необходимо, для большинства тех, кто тут бывает.
Потребителю знать это не нужно.
Что б не занимать их время, ответил вам в личку. Ок?
Обзор, подбор и ремонт зарядных устройств для инвалидных колясок
Ответ для roosevelt:
Посмотрел на своём зарядном от коляски надпись (battery charger lead - acid silicone KP2412A - у меня на 12 ампер) и по ней нашёл только вот такое на Али, подходящее вам
Обзор, подбор и ремонт зарядных устройств для инвалидных колясок
Ответ для Serjil:

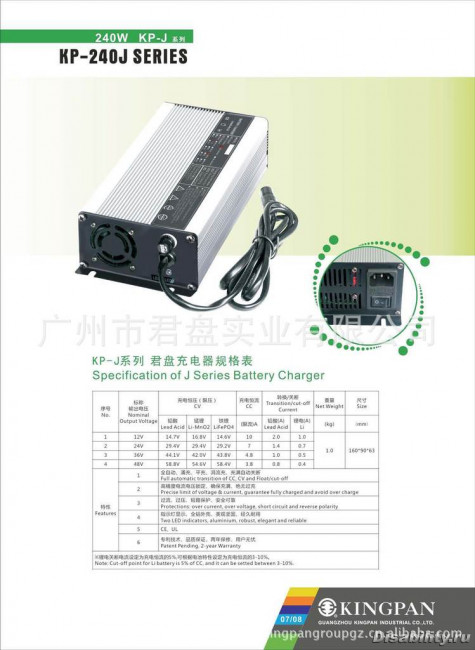

Чуть добавлю инфо, по приведённому девайсу:
(2412):
и внизу сообщения обычный лист характеристик.
Только токи у ЗУ на 5 ампер, будут отличаться токи заряда свинца гибрида лития и лития-железных АКБ.
Как видим весь свинец ЗУ заряжает до одного и того же напряжения, лишь Литий имеет отличие и по току и по напряжению.
Видимо встроенный детектор в самой схеме ЗУ ориентируется на остаточное напряжение на АКБ. Как это он делает, давая короткую нагрузку (импульсную) на АКБ или др. способом, но судя по цене, не слишком интелектуально, без особой разницы. Напряжение окончания заряда для свинца и CEL будет одно и тоже. Хотя оно укладывается в рамки 14.6 вольта (ПРИВЕД. ПРОДАВЦОМ)на CEL батарею. Алгоритм скорее всего будет одним и тем же. Если превести табличку из сылки, что выше, то там для свинца 4 этапа.
Обзор, подбор и ремонт зарядных устройств для инвалидных колясок
Ответ для Serjil:
нет никаких регулировочных возможностей
А у Вас точно такой же как на видео. я честно говоря очень на него надеялся, что можно будет отрегулировать вольтаж.

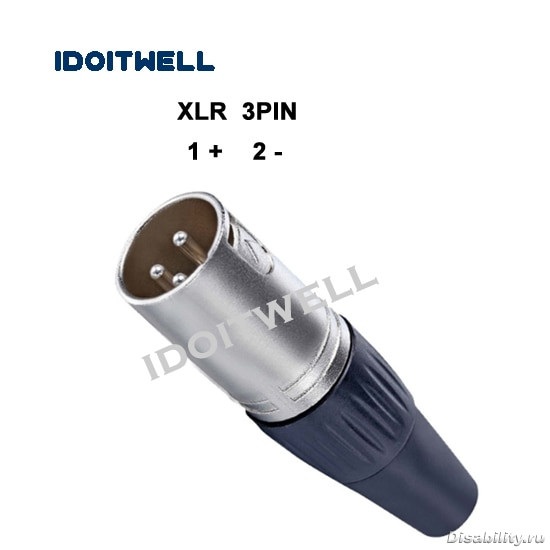

вы когда-нибудь переделывали крокодилы на 3-пин, для коляски, сложно это?
Обзор, подбор и ремонт зарядных устройств для инвалидных колясок
Ответ для roosevelt:
Смущает на этикетке перечисление и лития и lead acid...
Чисто моё предположение, т.к. нет никаких кнопок для возможного переключения режимов от типа батареи и, одновременно, присутствие указания в описании в таблице различия зарядных токов в зависимости от типа батареи, что продавец как раз и должен по вашей заявке произвести манипуляции как на видео под указанный вами тип АКБ.
И ещё - в шапке товара указано 24 вольта 4 ампера, а в таблице сами наверное видели, что для 24 вольт - 5 ампер указано. Как-то смущают нестыковки такие.
Обзор, подбор и ремонт зарядных устройств для инвалидных колясок
Ответ для Serjil:
Возможно схемное решение другое, в те же размеры запихнули своё что-то. И переменник заменён обычным делителем из резисторов.
Что б шаловливые ручонки не соблазнять. ))
В последем девайсе, пока не смотрел, если есть в меню выбор AGM CEL, то это гуд и большой плюс. За те же деньги.
Детально пока не искал инфо.
Обзор, подбор и ремонт зарядных устройств для инвалидных колясок
Ответ для roosevelt:
А у Вас точно такой же как на видео. я честно говоря очень на него надеялся, что можно будет отрегулировать вольтаж.
вы когда-нибудь переделывали крокодилы на 3-пин, для коляски, сложно это?
Нет, именно на видео рассматривается, если я правильно понимаю, зарядник под разные типы АКБ - литий, литийферро и Асид(это типа наш случай).
Но по виду очень похоже зарядное - корпус по габаритам и исполнению один в один, только надпись другая и не по центру, а по верхнему краю.
Очень надеюсь, что отрегулировать можно будет самому, но, повторюсь, продавец мог бы это сделать сам под ваш заказ вместе со штекерами - за это же отдельной платы не требуется.
Насчёт перепайки, я только сам штекер менял, но сложности особой нет, главное полюса не перепутать и ещё на заводских зарядниках минусовой провод на штекере замкнут с центральным контактом, что, как тут обсуждали как-то, сделано для исключения возможности пользования коляской (реакции джойстика на включение и перемещение).
Делать так самому необязательно.
Обзор, подбор и ремонт зарядных устройств для инвалидных колясок
Чуть продвинутая "машинка" для заряда:
Рекламный ли ход или, что-то ещё, нл с напряжением именно для CEL батарей в описании всё Окей. Даже про 28.8 В сказано.
Но есть и минусы, нет вентилятора, хотя тут же указано, что батареи рекомендуется заряжать ёмкостью до 50Ач. Хотя вентиль туда наверное можно прикрутить...(по компановке). Единственное, что сделать его включение по температуре на радиаторе силовых ключей, мостов.
Но смущает 8 Ампер тока. Если конечно на самом деле не пять..
Обзор, подбор и ремонт зарядных устройств для инвалидных колясок
Ответ для roosevelt:
Модель: PF2405
тоже выпускается, только ёмкость АКБ для заряда чуть ниже рекомендуется.
А так это одно и тоже схемное решение.
Да и в начинке изменения не столь значительные.
Силовые элементы чуть с др. током или просто радиаторы усилены для отвода тепла у 8 амперного.
Обзор, подбор и ремонт зарядных устройств для инвалидных колясок
Ответ для roosevelt:
Это говорит лишь о том, что ЗУ с 27.9 Вольт на "хвосте", хоть и входит в диапазон Деки 13.8-14.6 вольта, но явно мало. Хотябы 28.5 В, дотягивало, ещё можно было рассуждать, годится оно для CEL или нет.
Обзор, подбор и ремонт зарядных устройств для инвалидных колясок
Ответ для roosevelt:
Мерять нужно на боковых контактах.
Вы перепаяли уже крокодилы?
Я хотел написать, может не стоит их(крокодилы) перепаивать, а к штекеру новому припаять концы необходимой длины и крокодилами к ним подключаться (с изоляцией соответствующей, чтобы не коротнуть - коробочки пластиковые или ещё что приспособить!)?!
Будет возможность снятые акки, при необходимости зарядить.
Обзор, подбор и ремонт зарядных устройств для инвалидных колясок
Коллеги, приветствую Вас! Сегодня получил ЗУ которое заказывал на АЛИ.
Если кому интересно, Weter был прав и оно, ЗУ действительно регулируемое. Вскрыл, как показано на видео от Weter, подкрутил тот самый резистор. С помощью мультиметра выставил напряжение (CUCLE) как рекомендовано на самом АКБ.
В связи с этим вопрос к знатокам, хочу быть уверен что всё правильно выставил. На АКБ написано заряжать «14,6-14,8» на зарядном выставил на максимум 29,6в. (зарядное на 24в. 2-АКБ) Как считаете, оставить так или всё же выставить среднее или по нижней кромке?
Буду весьма признателен за подсказку.
Weter
22 сен. 2019 02:08
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокОчень много объяснять придётся, для понимания всех процессов происходящих при эксплуатации не дозаряженных АКБ.
Наверное, это не столь необходимо, для большинства тех, кто тут бывает.
Потребителю знать это не нужно.
Что б не занимать их время, ответил вам в личку. Ок?
Serjil
22 сен. 2019 13:06
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокПосмотрел на своём зарядном от коляски надпись (battery charger lead - acid silicone KP2412A - у меня на 12 ампер) и по ней нашёл только вот такое на Али, подходящее вам
Serjil
22 сен. 2019 14:11
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокВот ещё подходящие и конкретно на 4 ампера 24 вольт:
Кстати, у меня в зарядном (вскрыл крышку как на видео) нет никаких регулировочных возможностей - заточен под одни без вариантов.
roosevelt
22 сен. 2019 14:14
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокСпасибо Вам большое за помощь.
только не очень понятно какое у него напряжение постоянного тока.
как думаете вот это подобное ему?
Weter
22 сен. 2019 14:18
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокЧуть добавлю инфо, по приведённому девайсу:
(2412):
и внизу сообщения обычный лист характеристик.
Только токи у ЗУ на 5 ампер, будут отличаться токи заряда свинца гибрида лития и лития-железных АКБ.
Как видим весь свинец ЗУ заряжает до одного и того же напряжения, лишь Литий имеет отличие и по току и по напряжению.
Видимо встроенный детектор в самой схеме ЗУ ориентируется на остаточное напряжение на АКБ. Как это он делает, давая короткую нагрузку (импульсную) на АКБ или др. способом, но судя по цене, не слишком интелектуально, без особой разницы. Напряжение окончания заряда для свинца и CEL будет одно и тоже. Хотя оно укладывается в рамки 14.6 вольта (ПРИВЕД. ПРОДАВЦОМ)на CEL батарею. Алгоритм скорее всего будет одним и тем же. Если превести табличку из сылки, что выше, то там для свинца 4 этапа.
roosevelt
22 сен. 2019 14:22
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокА у Вас точно такой же как на видео. я честно говоря очень на него надеялся, что можно будет отрегулировать вольтаж.
вы когда-нибудь переделывали крокодилы на 3-пин, для коляски, сложно это?
Serjil
22 сен. 2019 14:23
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокСмущает на этикетке перечисление и лития и lead acid...
Чисто моё предположение, т.к. нет никаких кнопок для возможного переключения режимов от типа батареи и, одновременно, присутствие указания в описании в таблице различия зарядных токов в зависимости от типа батареи, что продавец как раз и должен по вашей заявке произвести манипуляции как на видео под указанный вами тип АКБ.
И ещё - в шапке товара указано 24 вольта 4 ампера, а в таблице сами наверное видели, что для 24 вольт - 5 ампер указано. Как-то смущают нестыковки такие.
Weter
22 сен. 2019 14:28
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокВозможно схемное решение другое, в те же размеры запихнули своё что-то. И переменник заменён обычным делителем из резисторов.
Что б шаловливые ручонки не соблазнять. ))
В последем девайсе, пока не смотрел, если есть в меню выбор AGM CEL, то это гуд и большой плюс. За те же деньги.
Детально пока не искал инфо.
Serjil
22 сен. 2019 14:53
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокНет, именно на видео рассматривается, если я правильно понимаю, зарядник под разные типы АКБ - литий, литийферро и Асид(это типа наш случай).
Но по виду очень похоже зарядное - корпус по габаритам и исполнению один в один, только надпись другая и не по центру, а по верхнему краю.
Очень надеюсь, что отрегулировать можно будет самому, но, повторюсь, продавец мог бы это сделать сам под ваш заказ вместе со штекерами - за это же отдельной платы не требуется.
Насчёт перепайки, я только сам штекер менял, но сложности особой нет, главное полюса не перепутать и ещё на заводских зарядниках минусовой провод на штекере замкнут с центральным контактом, что, как тут обсуждали как-то, сделано для исключения возможности пользования коляской (реакции джойстика на включение и перемещение).
Делать так самому необязательно.
Weter
22 сен. 2019 20:51
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокУ многих продавцов с Али есть возможность выбрать тип "хвоста".
Вот автор ролика с Ютуб даёт на него ссылку:
Weter
22 сен. 2019 21:12
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокРекламный ли ход или, что-то ещё, нл с напряжением именно для CEL батарей в описании всё Окей. Даже про 28.8 В сказано.
Но есть и минусы, нет вентилятора, хотя тут же указано, что батареи рекомендуется заряжать ёмкостью до 50Ач. Хотя вентиль туда наверное можно прикрутить...(по компановке). Единственное, что сделать его включение по температуре на радиаторе силовых ключей, мостов.
Но смущает 8 Ампер тока. Если конечно на самом деле не пять..
roosevelt
22 сен. 2019 22:16
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокмне тоже сразу в глаза бросилось 8А. многовато мне кажется.
Weter
22 сен. 2019 23:59
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокМодель: PF2405
тоже выпускается, только ёмкость АКБ для заряда чуть ниже рекомендуется.
А так это одно и тоже схемное решение.
Да и в начинке изменения не столь значительные.
Силовые элементы чуть с др. током или просто радиаторы усилены для отвода тепла у 8 амперного.
roosevelt
23 сен. 2019 11:42
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокесли кому интересно ознакомьтесь.
Weter
23 сен. 2019 12:51

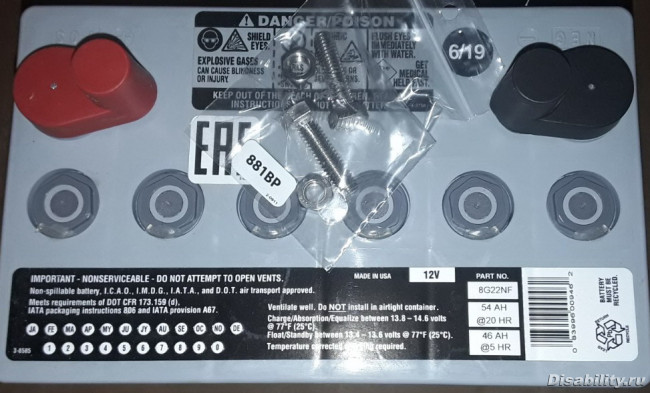

Обзор, подбор и ремонт зарядных устройств для инвалидных колясокЭто говорит лишь о том, что ЗУ с 27.9 Вольт на "хвосте", хоть и входит в диапазон Деки 13.8-14.6 вольта, но явно мало. Хотябы 28.5 В, дотягивало, ещё можно было рассуждать, годится оно для CEL или нет.
roosevelt
23 сен. 2019 13:05
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокподскажите, как можно померить напряжение "В" на хвосте ЗУ. сколько не тыкаю мультиметром ничего не показывает, может ни туда тыкаю?
Serjil
23 сен. 2019 13:20
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокМерять нужно на боковых контактах.
Вы перепаяли уже крокодилы?
Я хотел написать, может не стоит их(крокодилы) перепаивать, а к штекеру новому припаять концы необходимой длины и крокодилами к ним подключаться (с изоляцией соответствующей, чтобы не коротнуть - коробочки пластиковые или ещё что приспособить!)?!
Будет возможность снятые акки, при необходимости зарядить.
roosevelt
23 сен. 2019 14:05
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокпока ещё нет, это я на будущее изучаю вопрос.
roosevelt
23 сен. 2019 15:29
Обзор, подбор и ремонт зарядных устройств для инвалидных колясоккак ни пытаюсь, ничего не показывает (мультиметр). на исправность проверял, рабочий, не понимаю. так и не смог измерить сколько на выходе в моём ЗУ.
roosevelt
11 окт. 2019 12:56
Обзор, подбор и ремонт зарядных устройств для инвалидных колясокЕсли кому интересно, Weter был прав и оно, ЗУ действительно регулируемое. Вскрыл, как показано на видео от Weter, подкрутил тот самый резистор. С помощью мультиметра выставил напряжение (CUCLE) как рекомендовано на самом АКБ.
В связи с этим вопрос к знатокам, хочу быть уверен что всё правильно выставил. На АКБ написано заряжать «14,6-14,8» на зарядном выставил на максимум 29,6в. (зарядное на 24в. 2-АКБ) Как считаете, оставить так или всё же выставить среднее или по нижней кромке?
Буду весьма признателен за подсказку.
